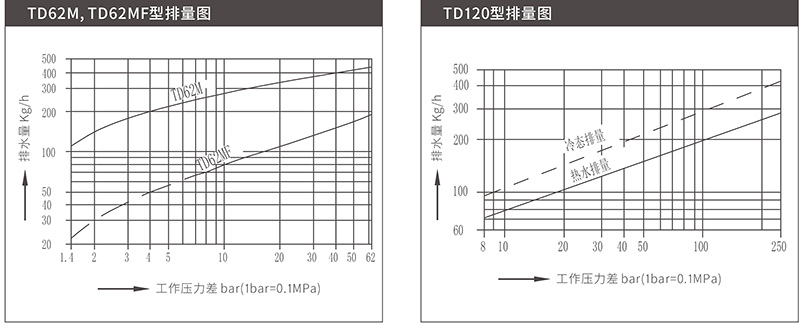

最大压差250bar，最大排量至450Kg/h
特点
碟片落入阀座时发出的“喀嚓”声便于检测工作性能。
带有内置过滤网和可更换的阀座，容易维护。
最大压差250bar，最大排量至450Kg/h
特点
碟片落入阀座时发出的“喀嚓”声便于检测工作性能。
带有内置过滤网和可更换的阀座，容易维护。
| 材料表 | 限制条件 | |
| •阀体、阀盖:合金钢 •阀座: 铬钢 •阀瓣: 铬钢 •其它内件:不锈钢 |
设计压力(PMA) •TD62型: 103bar •TD120M型: 250bar |
最大工作压力(PMO)@最大工作温度(TMO) •TD62型: 62bar@482℃ •TD120型: 250bar@300℃ |
| 注: | ||

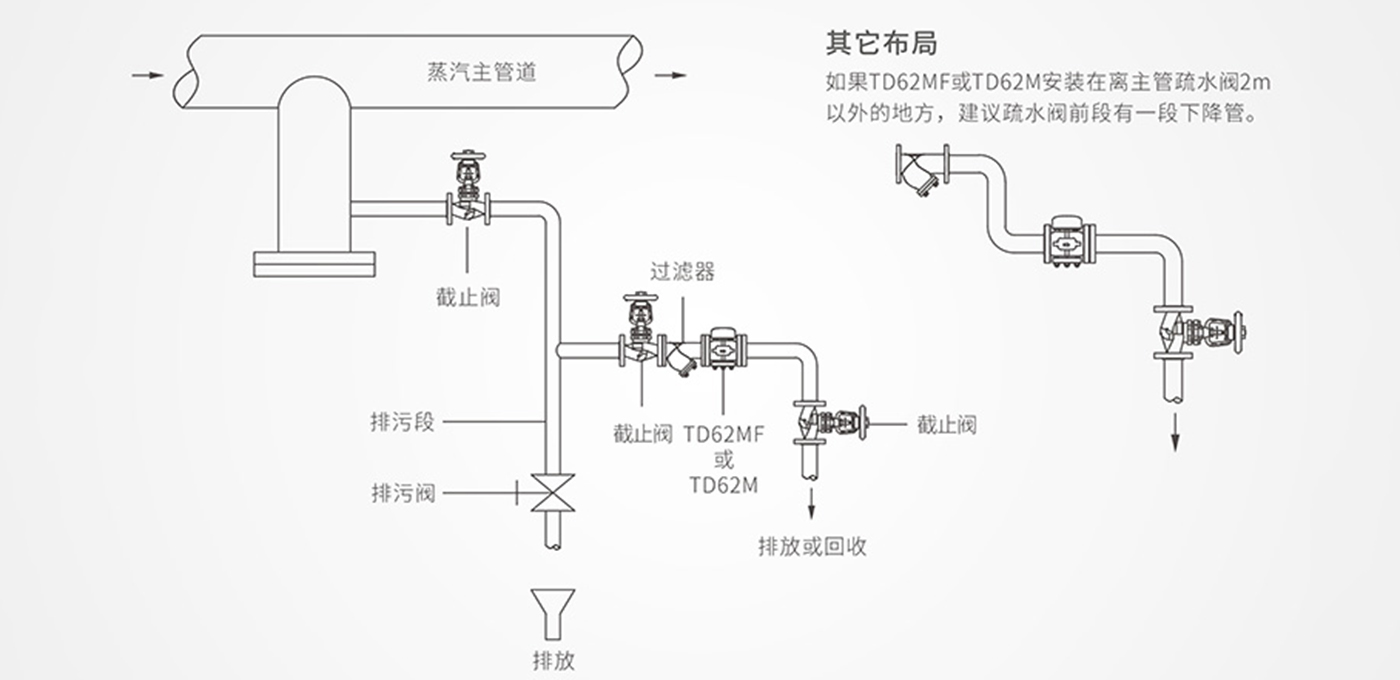

| TD120M配置了精密过滤器，防止污物干扰，适用于过热蒸汽主管疏水。 TD62LM为特别设计的小排量型，适用于过热蒸汽或饱和蒸汽主管疏水。隔热罩作为标准配置提供，可防止疏水阀受外部低温、风雨等条件造成过度散热损失。 |
||

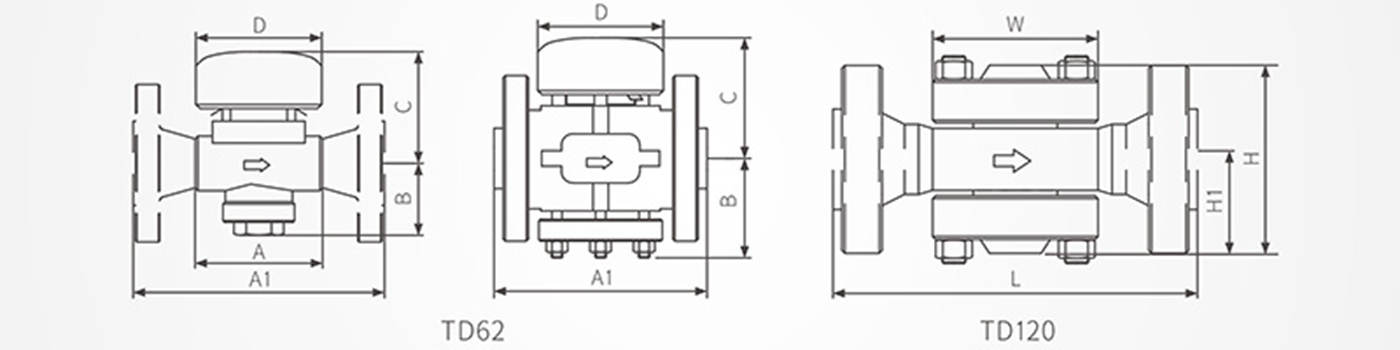

尺寸/重量(近似)mm和Kg
| 型号 | TD62M(PF) | TD62MF | TD120M(F) | |||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 92 | 100 | / | 175 | ||||||||
| A1(mm) | 190 | 230 | 150 | 160 | 240 | 260 | ||||||
| B(mm) | 52 | 50 | 72 | 71 | ||||||||
| C(mm) | 80 | 85 | 88 | 75 | ||||||||
| D(mm) | 92 | 118 | ||||||||||
| 重量(Kg) | 螺纹 | 2.1 | 2.5 | / | 11 | |||||||
| 法兰 | 7.5 | 7.5 | 8 | 11 | 12 | 8.5 | 8.5 | 9 | 18 | 22 | ||
技术参数
| 型号 | TD62M | TD62LM | TD120 | |
| 连接形式 | 焊接、配制法兰 | |||
| 安装方式 |
水平→、垂直↓(最好水平安装) | |||
| 最高工作压差(PMX) | (Z) | 1.4bar | 8bar | |
| (A) | 62bar | 250bar | ||
