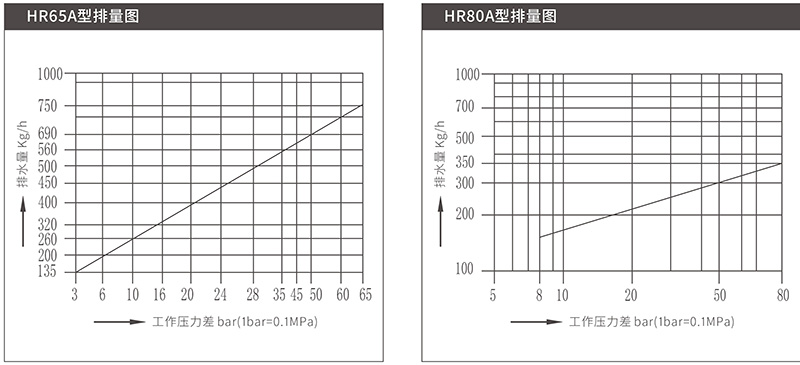

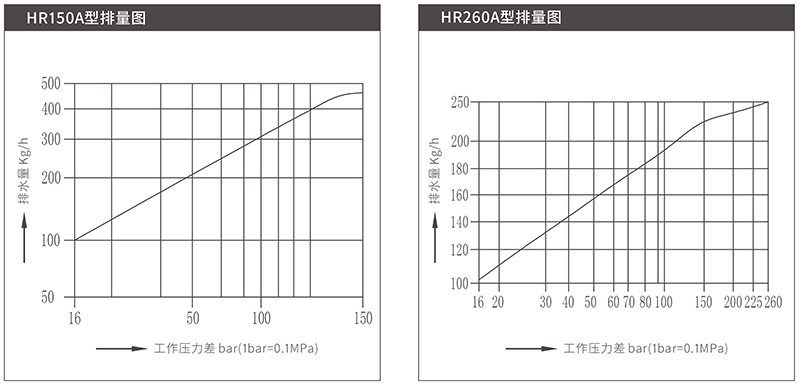

水平安装，最大压差260bar，最大排量至760Kg/h
特点
在线更换型阀座模块，便于维护。
高精磨处理的圆盘，确保紧密密封。
隔热罩减少了热辐射损失，合无负载工况下的循环周期变长，延长了使用寿命。
可承受过热、水击、冷冻、腐蚀性冷凝水。
碟片落入阀座时发出的“喀嚓”声,便于检测工作性能。
带有内置大面积过滤网确保无故障工作。
水平安装，最大压差260bar，最大排量至760Kg/h
特点
在线更换型阀座模块，便于维护。
高精磨处理的圆盘，确保紧密密封。
隔热罩减少了热辐射损失，合无负载工况下的循环周期变长，延长了使用寿命。
可承受过热、水击、冷冻、腐蚀性冷凝水。
碟片落入阀座时发出的“喀嚓”声,便于检测工作性能。
带有内置大面积过滤网确保无故障工作。
| 材料表 | 限制条件 | |
| •阀体、阀盖:A105/12Cr1Mov •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
设计压力(PMA): •HR65A型: 100bar •HR80A型: 160bar •HR150A型: 260bar •HR260A型: 420bar |
最大工作压力(PMO)@最大工作温度(TMO) •HR65A型: 65bar@399℃ •HR80A型: 80bar@475℃ •HR150A型: 150bar@550℃ •HR260A型: 260bar@550℃ |

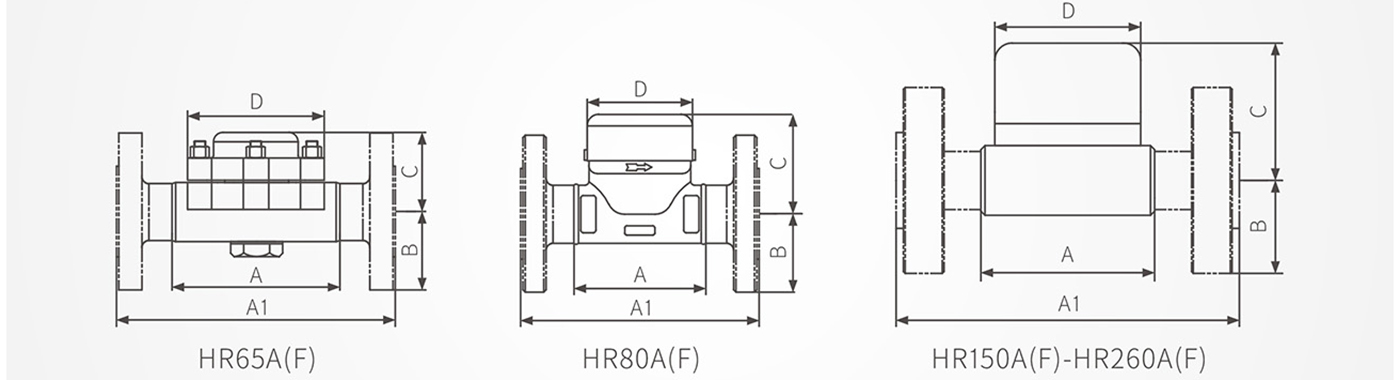

尺寸/重量(近似)mm和Kg
| 型号 | HR65A(F) | HR8OA(F) | HR150A(F) | HR260A(F) | ||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 140 | 175 | 110 | 140 | 175 | |||||||||||
| A1(mm) | 230 | 270 | 280 | 290 | 220 | 240 | 320 | 340 | ||||||||
| B(mm) | 40 | 45 | 30 | |||||||||||||
| C(mm) | 70 | 105 | 90 | 160 | 210 | |||||||||||
| D(mm) | 120 | 140 | 90 | 130 | 240 | |||||||||||
| 重量(Kg) | 螺纹 | 7 | 12 | 4 | 12 | 18 | ||||||||||
| 法兰 | 10 | 11 | 19 | 21 | 25 | 10 | 11 | 14 | 18 | 20 | 23 | 25 | ||||
技术参数
| 型号 | HR65A | HR80A | HR150A | HR260A | |
| 连接形式 | 焊接、配制法兰 | ||||
| 安装方式 |
水平→、垂直↓(最好水平安装) | ||||
| 最高工作压差(PMX) | (Z) | 3bar | 8bar | 16bar | |
| (A) | 65bar | 80bar | 150bar | 260bar | |
