最大压差32bar，最大排量至31000Kg/h
特点

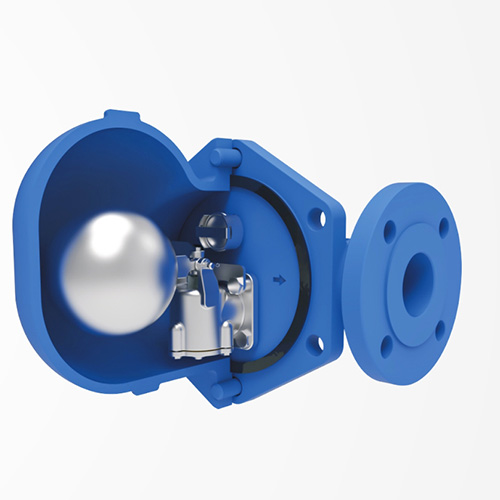

呈平行状态的上下双阀瓣在阀体内部所受到的表面压力相同，仅需要很小的力量即可开启。即使减小浮球体积同样可以确保大排量功能的发挥。
阀体内设防冲蚀挡板，防止汽流，击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
最大压差32bar，最大排量至31000Kg/h
特点
呈平行状态的上下双阀瓣在阀体内部所受到的表面压力相同，仅需要很小的力量即可开启。即使减小浮球体积同样可以确保大排量功能的发挥。
阀体内设防冲蚀挡板，防止汽流，击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •SFT44阀体、阀盖：碳钢 •SFT46阀体、阀盖：奥氏体不锈钢 •阀座:马氏体不锈钢 •阀瓣: 马氏体不锈钢 •其它内件:不锈钢 |
•破蒸汽汽锁装置，型号后带有字母”C” 注:破蒸汽汽锁装置是为防止系统中出现蒸汽汽锁，选择加装破蒸汽汽锁装置的阀内仍带有排空气装置。 |
•设计压力(PMA):40bar •最大工作压力(PMO):32bar •最大工作温度(TMO):343℃ |
注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降。 |

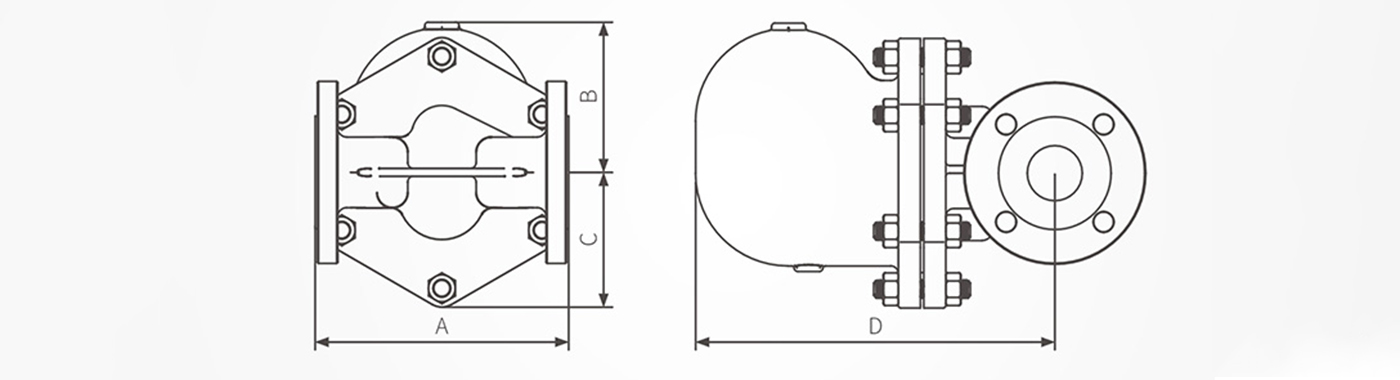

尺寸/重量(近似)mm和Kg
| 型号 | SFT43 | SFT46 | |||||||||||
| 公称通径 | 32 | 40 | 50 | 65 | 80 | 100 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A(mm) | 230 | 320 | 350 | 230 | 320 | 350 | |||||||
| B(mm) | 130 | 140 | 160 | 130 | 140 | 160 | |||||||
| C(mm) | 115 | 125 | 180 | 115 | 125 | 180 | |||||||
| D(mm) | 330 | 350 | 430 | 330 | 360 | 430 | |||||||
| 重量(Kg) | 法兰 | 28 | 29 | 32 | 35 | 42 | 45 | 28 | 29 | 32 | 35 | 42 | 45 |
技术参数
| 型号 | SFT44 | SFT46 | |
| 连接形式 | 整体法兰 | ||
| 安装方式 |
型号后带(R-L)从右至左水平连接← | ||
| 型号后带(L-R)从左至右水平连接→ | |||
| 最高工作压差(PMX) |
(A) | 4.5bar | |
| (B) | 10bar | ||
| (C) | 14bar | ||
| (D) | 21bar | ||
| (E) | 32bar | ||
