任意安装，最大压差21bar，最大排量至650Kg/h
特点
SCCV自动定心关闭系统的可以使内部零部件相互柔软接触并准确定位:关闭十分可靠，延长使用寿命。
抗水击、腐蚀和冰冻，排空气性能优良。
耐高温、高压，可在其压力/温度范围内随意调节排放温度，动作时无噪声。
可任意方向安装
任意安装，最大压差21bar，最大排量至650Kg/h
特点
SCCV自动定心关闭系统的可以使内部零部件相互柔软接触并准确定位:关闭十分可靠，延长使用寿命。
抗水击、腐蚀和冰冻，排空气性能优良。
耐高温、高压，可在其压力/温度范围内随意调节排放温度，动作时无噪声。
可任意方向安装
| 材料表 | 限制条件(球墨) | 注意 | |
| •阀体、阀盖:A105、F304 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •双金属:铬镍不锈钢 •其它内件:不锈钢 |
设计压力(PMA): •TB3、TB5型:50bar •TB6、TB11、TBY16型:40bar |
最大工作压力(PMO)@最大工作温度(TMO) •TB3、TB5型: 21bar@350℃ •TB6、TB11、TBY16型: 16bar@350℃ |
疏水阀及其前端1m内最好不保温。 |

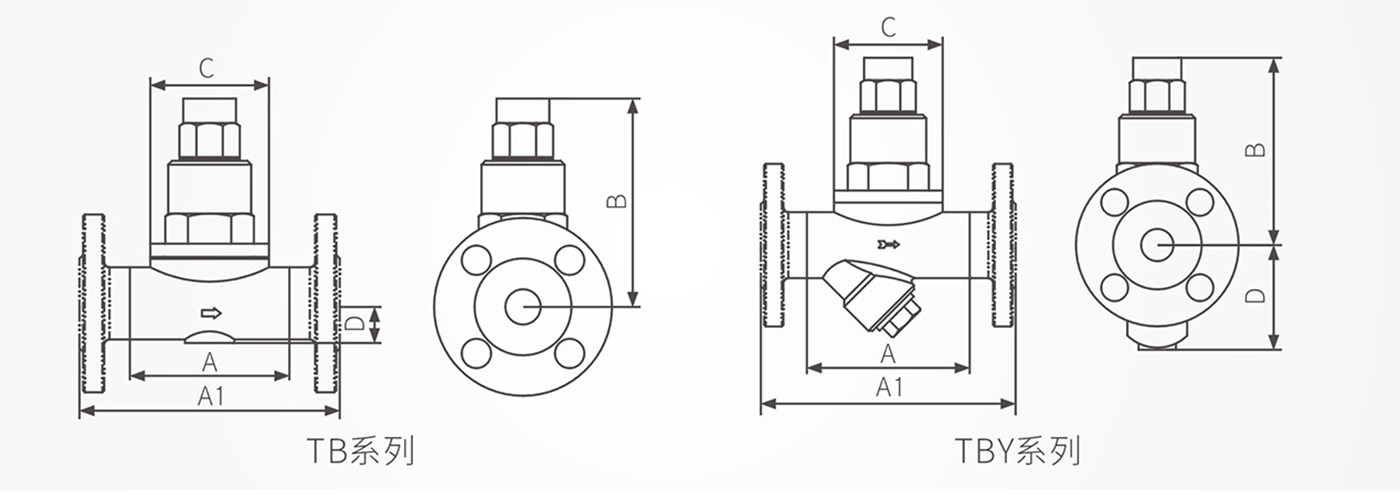

尺寸/重量(近似)mm和Kg
| 型号 | TB3(F)、TB5(F) | TB6(F)、TB11(F) | TBY16F | |||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | |
| A(mm) | 90 | 95 | 120 | 130 | 90 | 95 | 120 | 130 | / | |||||||
| A1(mm) | 150 | 160 | 210 | 230 | 150 | 160 | 210 | 230 | 150 | 160 | ||||||
| B(mm) | 80 | 90 | 105 | 120 | 105 | |||||||||||
| C(mm) | 64 | |||||||||||||||
| D(mm) | 20 | 23 | 30 | 35 | 20 | 23 | 30 | 35 | 20 | 23 | ||||||
| 重量(Kg) | 焊接 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / |
| 法兰 | 3 | 3.5 | 4 | 5 | 6 | 7 | 3.5 | 4 | 4.5 | 5.5 | 6.5 | 8 | 4.5 | 5 | 6 | |
技术参数
| 型号 | TB3 | TB5 | TB6 | TB11 | TBY16 | |
| 连接形式 | 螺纹、焊接、配制法兰 | 整体法兰 | ||||
| 安装方式 |
任意方向 | |||||
| 最高工作压差(PMX) | (A) | 16bar | 21bar | 65bar | ||
