MEP14(单泵、双泵、三泵)组合装置是将MEP14自动泵、开式储水罐及其它必须的附件一起安装在一个刚性的框架中。使用蒸汽、压缩空气或其它气体作为动力介质回收冷凝水。为了不影响前端疏水装置的正常工作，组合泵装置设计为开式，储水罐不承压，使前端疏水阀背压在任何工况下尽可能低，不至于出现疏水阀不畅现象，保证前端制程能够正常工作。
MEP14(单泵、双泵、三泵)组合装置是将MEP14自动泵、开式储水罐及其它必须的附件一起安装在一个刚性的框架中。使用蒸汽、压缩空气或其它气体作为动力介质回收冷凝水。为了不影响前端疏水装置的正常工作，组合泵装置设计为开式，储水罐不承压，使前端疏水阀背压在任何工况下尽可能低，不至于出现疏水阀不畅现象，保证前端制程能够正常工作。
| 从换热器和闪蒸罐中回收冷凝水 | 从多组换热器中回收冷凝水 | 大气压下排除和回收冷凝水 |
| 高压冷凝水进入闪蒸罐，产生的二次蒸汽用于换热器加热后，冷凝水和闪蒸罐底部冷凝水一起进入MFP14自动泵组合装置回收 提供最大能量回收效果 |
MFP14自动泵组合装置可用于从多个换热器(或其它工艺设备)中回收冷凝水，无汽蚀现象或机械密封问题 辅助开式闪蒸蒸汽回收器，减少、消除“小白龙”现象 |
各种温度控制设备的冷凝水回收 泵送高温冷凝水至锅炉房水箱 HVAC系统 医院、宾馆和大楼建筑等一般工业应用 石油化工业的大流量冷凝水回收 |
| 限制条件(单泵组合装置) | 标定排量 |
| •泵体设计条件:PN16 •泵口径: DN50、DN80*DN50 •储水罐为开式容器，不能承压。 •最大动力压力:蒸汽、空气或其它气体13.8bar •标准泵工作流体比重:0.8-1.0 |
•MEP14单泵组合 •DN50-4500Kg/h •DN80-6000Kg/h •标定排量工况为动力压力8bar，扬程4米具体工况排量–详见MFP14泵排量表 |
| 自动泵参数 | DN50 | DN80*DN50 |
| 泵每循环排量 | 12.8L | 19.3L |
| 最大蒸汽耗量 | 20Kg/h | |
| 最大空气耗量 | 5.6m³/S | |
MFT14-DN50单泵组合配置表
| 零件名称 | 零件型号 | 规格 | 规格 | 数量 |
| 自动泵 | MET14 | DN50 | DN80*DN50 | 1 |
| 止回阀(泵入口) | H71H | DN50 | DN80 | 1 |
| 止回阀(泵出口) | DN50 | 1 | ||
| 疏水阀 | FTGS14 | DN15 | DN15 | 1 |
| 过滤器(泵入口) | YG45H | DN50 | DN80 | 1 |
| 过滤器(动力汽入口) | GL11H | DN15 | DN15 | 1 |
| 球阀(疏水阀出口) | Q11H | DN15 | DN15 | 1 |
| 球阀(废气) | Q11H | DN25 | DN25 | 1 |
| 对夹蝶阀 | D71 | DN50 | DN80 | 1 |
| 压力表(动力汽入口) | / | 1 | ||
| 排汽/气软管 | / | 1 | ||
| 开式集水罐 | / | 1 | ||
注:溢流口及排空口须连接到安全的位置
装置连接口
冷凝水入口:2*DN80
排气口(通大气):DN150
冷凝水出口:DN50
动力介质入口: 1/2″
溢流口:DN80
储水罐排净口:1″

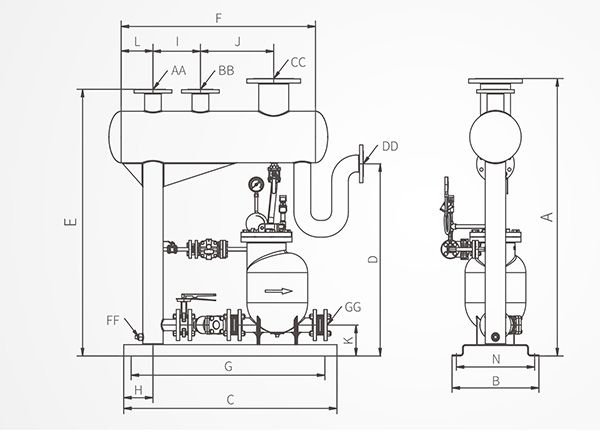

单泵组合装置 尺寸/重量(近似)mm和Kg
| 泵口径 | A | B | C | D | E | F | G | H | I | J |
| DN50 | 1470 | 460 | 1030 | 1160 | 1420 | 1030 | 930 | 170 | 250 | 390 |
| K | L | N | AA | BB | CC | DD | FF | GG | HH | |
| 160 | 170 | 410 | DN80 | DN80 | DN150 | DN80 | 1″ | DN50 | 1/2″ | |
| DN50*80 | A | B | C | D | E | F | G | H | I | J |
| 1470 | 570 | 1130 | 1160 | 1420 | 1100 | 1030 | 170 | 250 | 450 | |
| K | L | N | AA | BB | CC | DD | FF | GG | HH | |
| 160 | 170 | 520 | DN80 | DN80 | DN150 | DN80 | 1″ | DN50 | 1/2″ |
