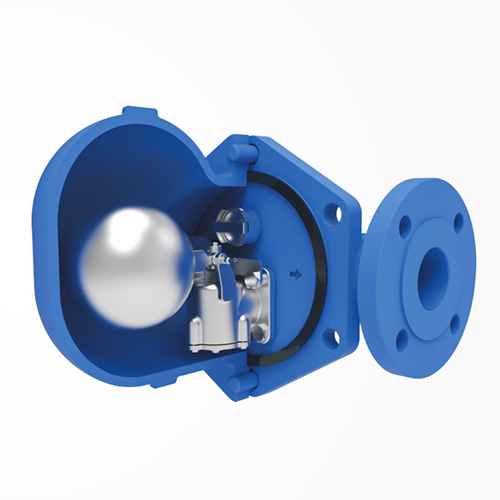

最大压差65bar,最大排量至70000Kg/h
材料表
阀体、阀盖:碳钢、合金钢、不锈钢
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 限制条件: | |
| 设计压力(PMA): | 最大工作压力(PMO)@最大工作温度(TMO) |
| •SFT45-III型: 50bar | •SFT45-III型: 32bar@343℃ |
| •SFT45-IV型: 110bar | •SFT45-IV型: 65bar@450℃ |
| •SFT45-V型: 50bar | •SET45-V型: 32bar@343℃ |
| •SFT45-VV型: 110bar | •SFT45-VV型: 65bar@450℃ |
| 安装说明: | |
| 注:安装时使流体流动方向与阀体上箭头所示方向一致,并确保浮球臂位置水平以保证浮球能自由垂直升降。 | |

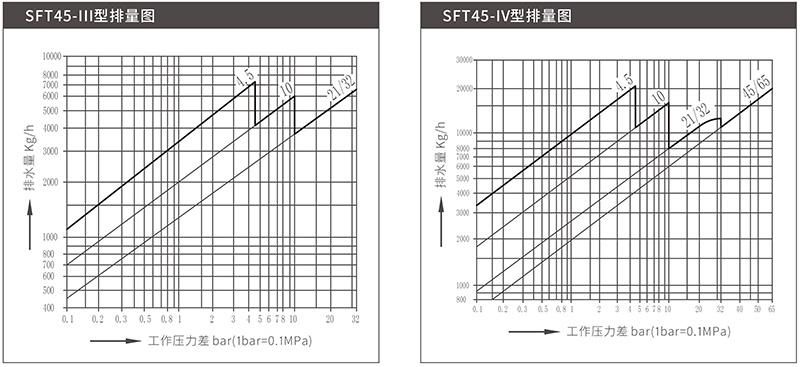

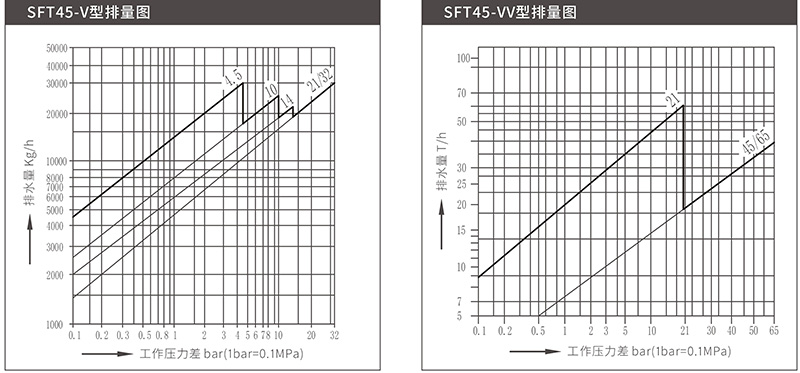

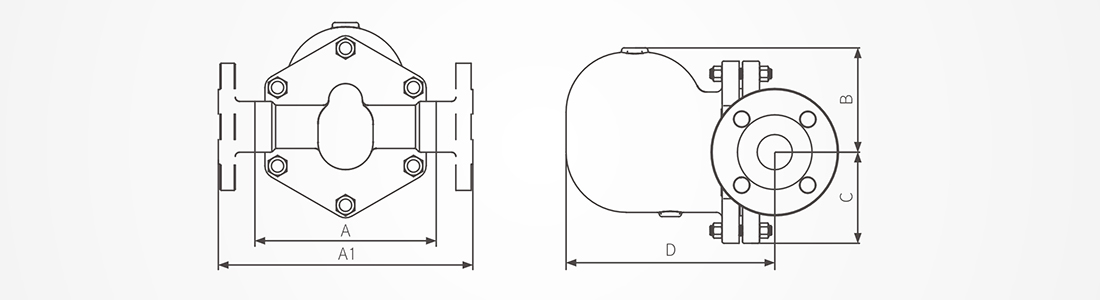

尺寸/重量(近似)mm和Kg

| 型号 | SFT45-Ⅲ | SFT45-Ⅳ | SFT45-Ⅴ | SFT45-ⅤⅤ | SFT45-Ⅳ | SFT45-ⅤⅤ | ||||||||||||||
| 公称压力 | PN50 | PN10 | ||||||||||||||||||
| 公称通径 | 32 | 40 | 50 | 40 | 50 | 65 | 80 | 100 | 125 | 80 | 100 | 125 | 150 | 40 | 50 | 65 | 80 | 100 | 125 | |
| A(mm) | 230 | 300 | 380 | 460 | 320 | 500 | ||||||||||||||
| A1(mm) | 300 | 320 | 420 | 500 | 350 | 550 | ||||||||||||||
| B(mm) | 130 | 140 | 200 | 230 | 160 | 230 | ||||||||||||||
| C(mm) | 115 | 125 | 160 | 190 | 140 | 190 | ||||||||||||||
| D(mm) | 240 | 255 | 340 | 450 | 280 | 450 | ||||||||||||||
| 重量(Kg) | 焊接 | 24 | 28 | 36 | 80 | 33 | 80 | |||||||||||||
| 法兰 | 28 | 29 | 30 | 31 | 32 | 35 | 40 | 42 | 48 | 84 | 86 | 88 | 90 | 36 | 38 | 40 | 90 | 95 | 100 | |
技术参数
| 型号 | SFT45-Ⅲ | SFT45-Ⅳ | SFT45-Ⅴ | SFT45-ⅤⅤ | |
| 连接形式 | 焊接、配制法兰 | ||||
| 安装方式 |
型号后带(R-L)从右至左水平连接← | ||||
| 型号后带(L-R)从左至右水平连接→ | |||||
| 最高工作压差(PMX) |
(A) | 4.5bar | 21bar | ||
| (B) | 10bar | 45bar | |||
| (C) | 14bar | 65bar | |||
| (D) | 21bar | / | |||
| (E) | 32bar | / | |||
| (F) | / | 45bar | / | / | |
| (G) | / | 65bar | / | / | |
