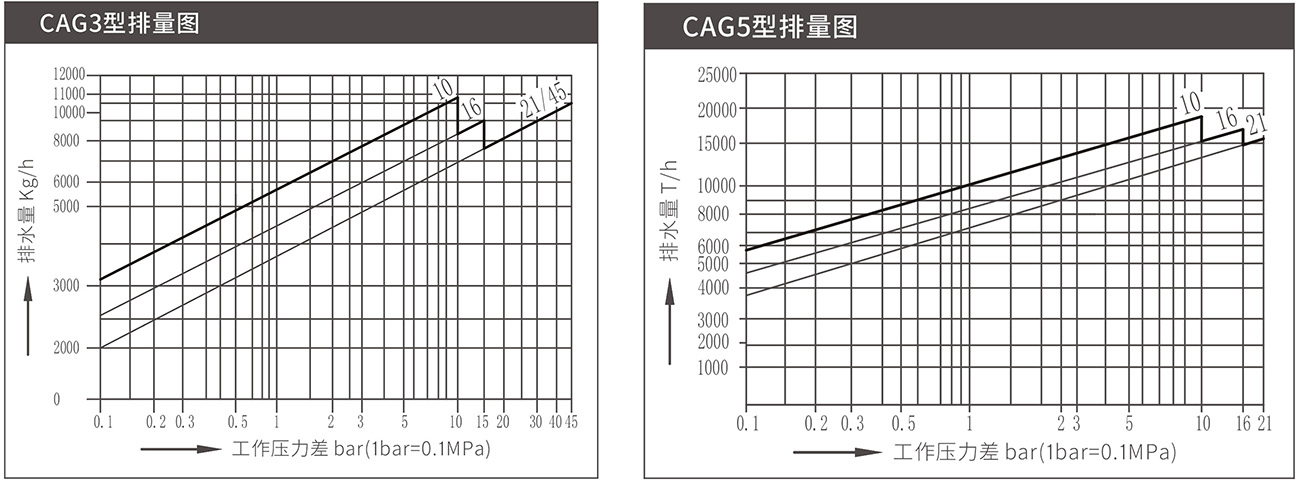

最大压差45bar，最大排量至10500Kg/h
特点
平衡双阀座设计，体积小而排量大。

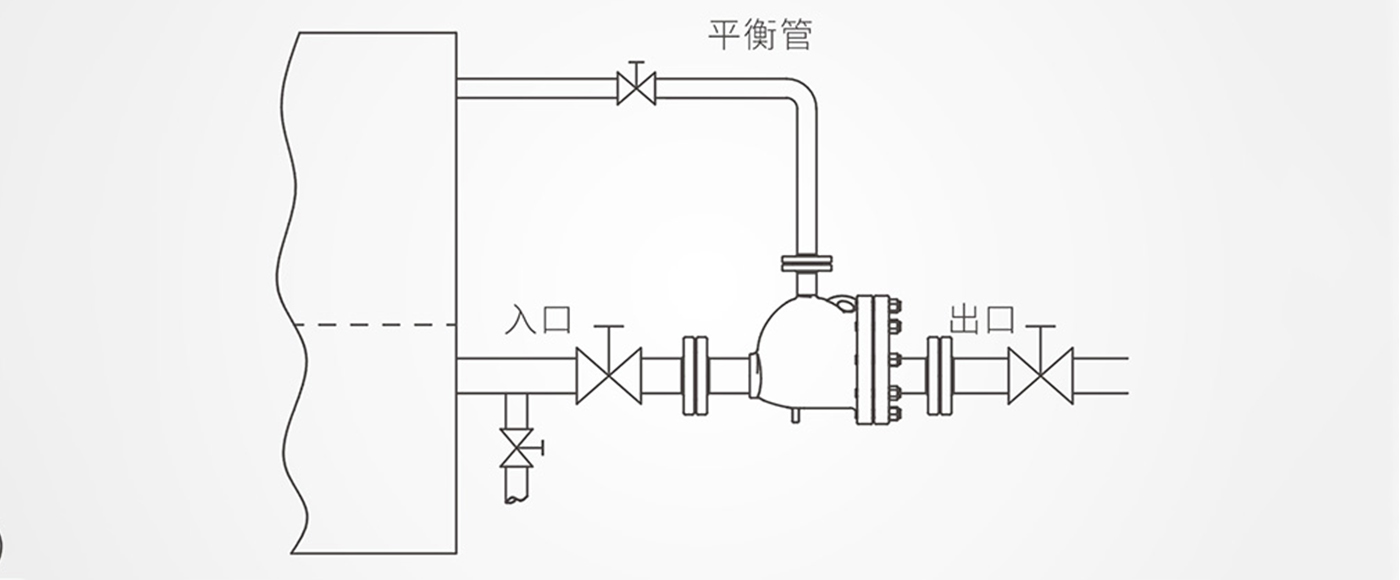

带有DN25法兰平衡管结构，可防止空气气堵。
浮球因液体流入量的多少而上下浮动，阀门开度自动调节，连续排放液体。
最大压差45bar，最大排量至10500Kg/h
特点
平衡双阀座设计，体积小而排量大。
带有DN25法兰平衡管结构，可防止空气气堵。
浮球因液体流入量的多少而上下浮动，阀门开度自动调节，连续排放液体。
| 材料表 | 限制条件 | |
| •阀体、阀盖: 碳钢、不锈钢 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
设计压力(PMA) •GH3型: 100bar •GH5型: 40bar |
最大工作压力(PMO)@最大工作温度(TMO) •GH3型: 45bar@399℃ •GH5型: 21bar@399℃ |
技术参数
| 型号 | CAG3 | CAG5 | |
| 连接形式 | 法兰 | ||
| 安装方式 |
水平连接 | ||
| 最高工作压差(PMX) |
(A) | 10bar | 10bar |
| (B) | 16bar | 16bar | |
| (C) | 21bar | 21bar | |
| (D) | 45bar | / | |

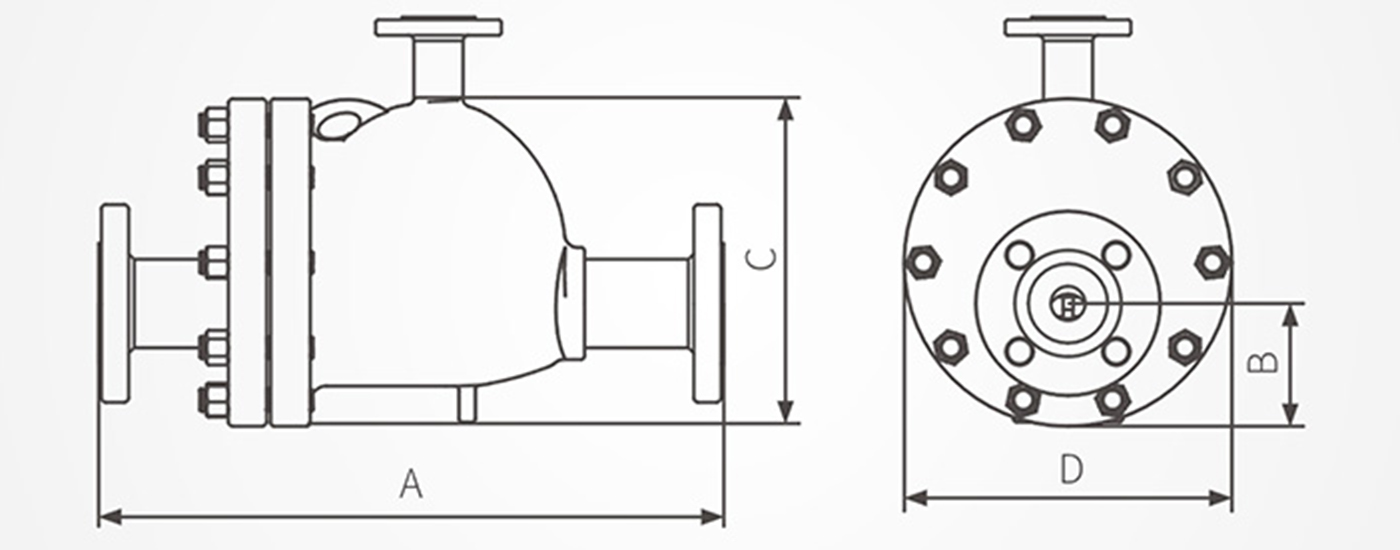

尺寸/重量(近似)mm和Kg
| 型号 | CAG3 | CAG5 | |||||||||||||
| 公称压力 | PN50 | PN110 | PN40 | ||||||||||||
| 公称通径 | 、25 | 32 | 40 | 50 | 25 | 32 | 40 | 50 | 65 | 80 | 50 | 65 | 80 | 100 | |
| A(mm) | 427 | 437 | 457 | 520 | 570 | ||||||||||
| B(mm) | 115 | 100 | |||||||||||||
| C(mm) | 245 | 305 | |||||||||||||
| D(mm) | 230 | 250 | |||||||||||||
| 重量(Kg) | 法兰 | 32 | 33 | 35 | 38 | 40 | 41 | 42 | 44 | 46 | 48 | 40 | 42 | 44 | 48 |
