最大压差14bar，最大排量至3800Kg/h
特点

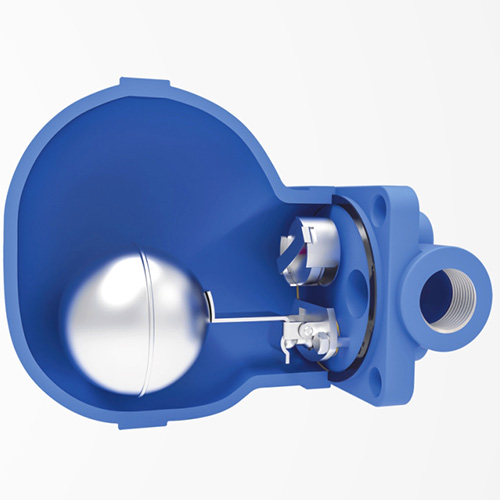

•阀体内设防冲蚀挡板，防止汽流冲击浮球。
•主阀处于液面以下，蒸汽不会到达主阀，在工作压力范围内，蒸汽都能使排气阀关闭，不泄漏蒸汽。
•能连续排接近饱状态的凝结水，冷度小。
最大压差14bar，最大排量至3800Kg/h
特点
•阀体内设防冲蚀挡板，防止汽流冲击浮球。
•主阀处于液面以下，蒸汽不会到达主阀，在工作压力范围内，蒸汽都能使排气阀关闭，不泄漏蒸汽。
•能连续排接近饱状态的凝结水，冷度小。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •阀体、阀盖:碳钢、奥氏体不锈钢 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢•其他内件：不锈钢 |
•破蒸汽汽锁装置，型号后带有字母“C” 注:破蒸汽汽锁装置是为防止系经中出现基汽汽锁，选择加装破蒸汽锁装置的阀内仍带有排空气装置。 |
•设计压力（PMA）：25bar •最大工作压力(PMO): 14.6bar •最大工作温度(TMO):343℃ |
注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降 |

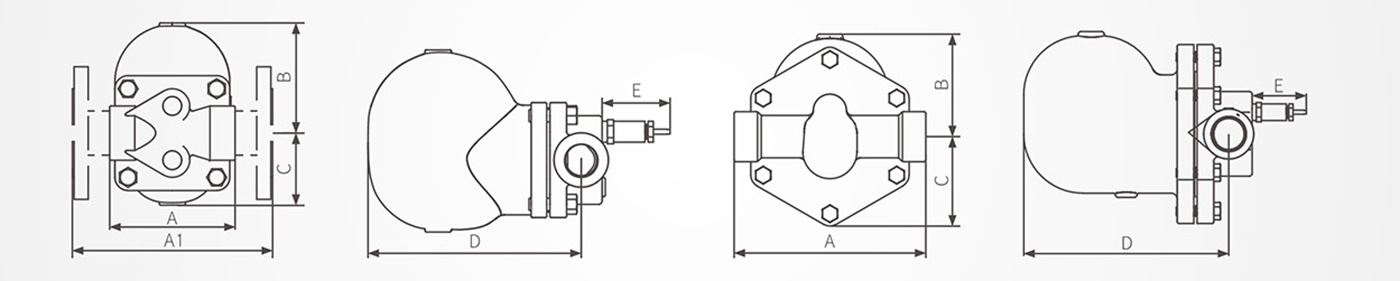

尺寸/重量(近似)mm和Kg
| 型号 | FT14HC | FT14 | |||||||
| 连接形式 | 螺纹、法兰 | 仅螺纹 | |||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 32 | 40 | 50 | |
| A(mm) | 120 | / | 270 | 300 | |||||
| A1(mm) | 190 | 215 | / | ||||||
| B(mm) | 110 | 130 | 140 | ||||||
| C(mm) | 80 | 110 | 125 | ||||||
| D(mm) | 195 | 245 | 250 | ||||||
| E(mm) | 40 | ||||||||
| 重量(Kg) | 螺纹 | 7.2 | / | 15 | 20 | ||||
| 法兰 | 8.8 | 9.5 | 10 | 11 | 12 | / | |||
技术参数
| 型号 | FT14HC | FT14 | |
| 连接形式 | 螺纹、配制法兰 | 螺纹 | |
| 安装方式 | 水平→ | 水平 | |
| 最高工作压差(ΔPMX) | (A) | 4.5bar | |
| (B) | 10bar | ||
| (C) | 14bar | ||
