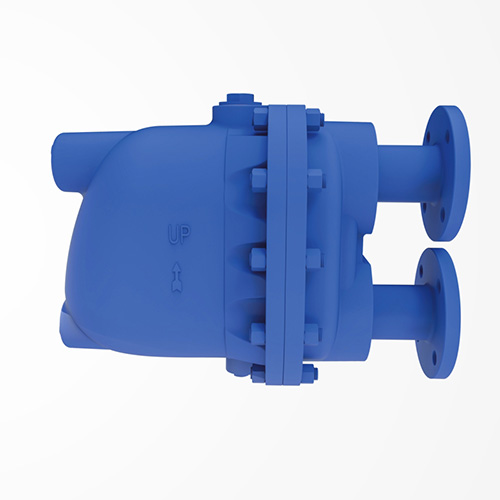

最大压差21bar，最大排量至64400Kg/h
特点
平衡双阀座设计，体积小超大排量在特大排量场合更能发挥优越性。
阀体内设防冲蚀挡板，防止汽流击浮球。
最大压差21bar，最大排量至64400Kg/h
特点
平衡双阀座设计，体积小超大排量在特大排量场合更能发挥优越性。
阀体内设防冲蚀挡板，防止汽流击浮球。
| 材料表 | 选择项 | 限制条件 |
| •阀体、阀盖:碳钢、不锈钢 •阀座: 马氏体不锈 •阀瓣: 马氏体不锈钢 •其它内件:不锈钢 |
•内置真空破坏器(在型号后加VB) •入口带过滤器(在型号后加X) •出口带不锈钢止回阀(在型号后加CV) |
•设计压力(PMA):40bar •最大工作压力(PMO):21bar •最大工作温度(TMO):343℃ |
| 安装说明 | ||
| 注:安装时使流体流动方向与阀体,箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降。当排量接近疏水阀的最大排量时，建议加大排水管线尺寸，可以解决疏水阀出口处闪蒸凝结水的阻塞，从而降低疏水阀的背压。在确定排水管线尺寸时，还应考虑凝结水系统的压力。 | ||

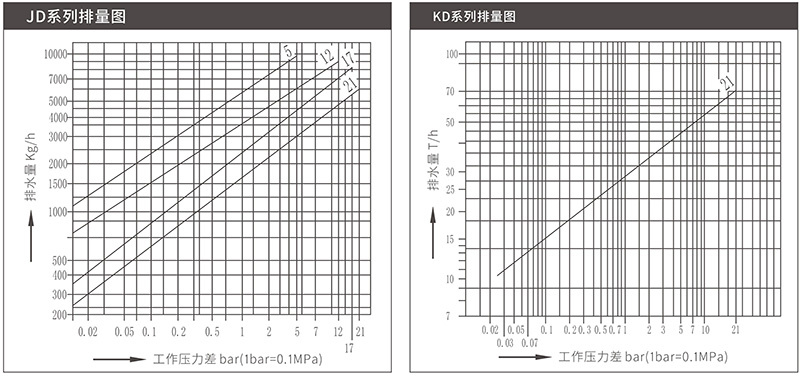

技术参数
| JDF、KDR | 法兰 | ||
| KDFV | 垂直法兰 | ||
| KDFL |
水平 (左至右)→ | ||
| KDFR | 水平(右至左)左 | ||
| 型号 | JD | KD | |
| 连接形式 | 螺纹、配制法兰 | ||
| 最高工作压差(PMX) |
(A) | 5bar | 21bar |
| (B) | 12bar | / | |
| (C) | 17bar | / | |
| (D) | 21bar | / | |

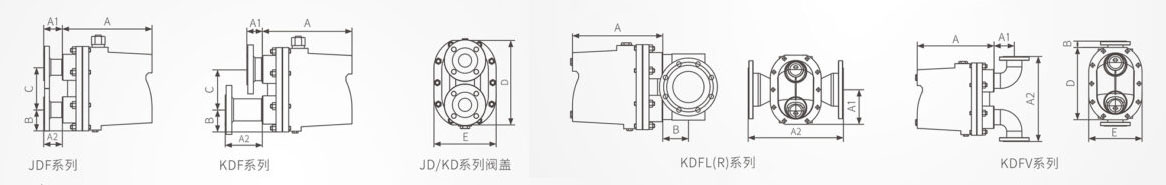

尺寸/重量(近似)mm和Kg
| 型号 | JDF | KDF | KDFL(R) | KDFV | ||||||||||
| 公称通径 | 50 | 50 | 65 | 80 | 100 | 50 | 65 | 80 | 100 | 50 | 65 | 80 | 100 | |
| A(mm) | 373 | |||||||||||||
| A1(mm) | 70 | 75 | 127 | |||||||||||
| A2(mm) | 70 | 175 | 240 | 420 | 450 | |||||||||
| B(mm) | 75 | 90 | 170 | 38 | ||||||||||
| C(mm) | 175 | / | ||||||||||||
| D(mm) | 332 | |||||||||||||
| E(mm) | 246 | |||||||||||||
| 重量(Kg) | 法兰 | 45 | 45 | 47 | 48 | 50 | 58 | 60 | 62 | 65 | 58 | 60 | 62 | 65 |
