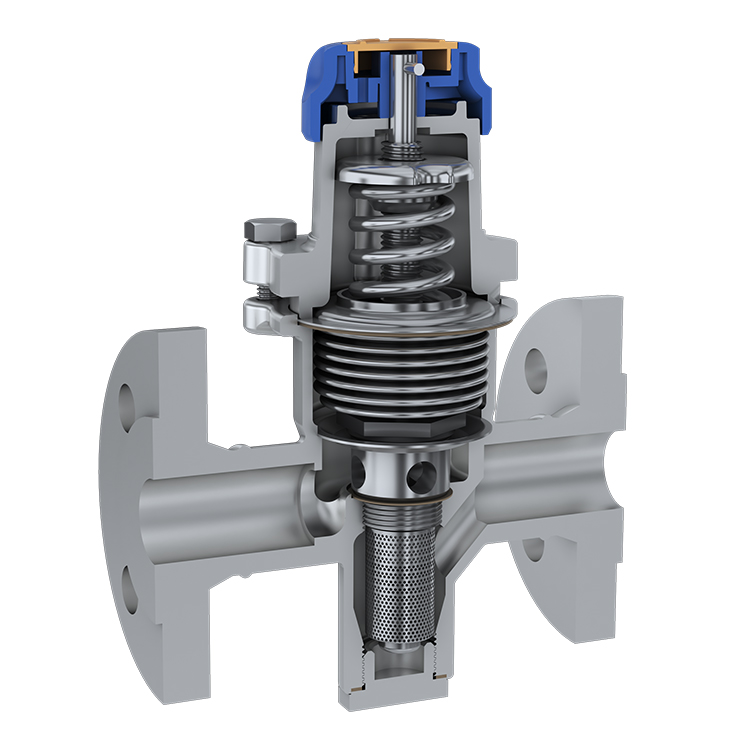

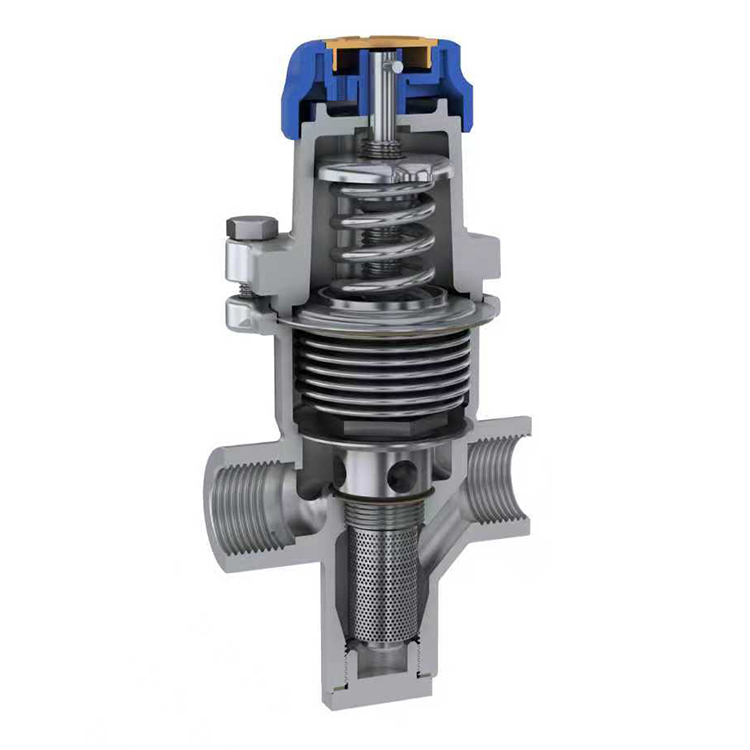

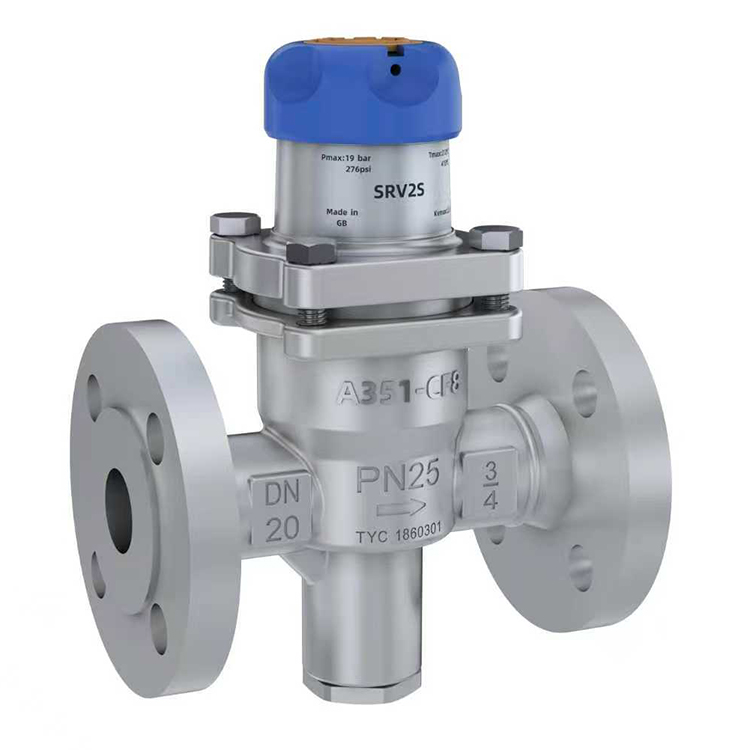

SRV2S不锈钢直接作用式减压阀，结构紧凑，适用于蒸汽或气体系统如压缩空气。所有与介质接触部件为不锈钢。
SRV2S不锈钢直接作用式减压阀，结构紧凑，适用于蒸汽或气体系统如压缩空气。所有与介质接触部件为不锈钢。

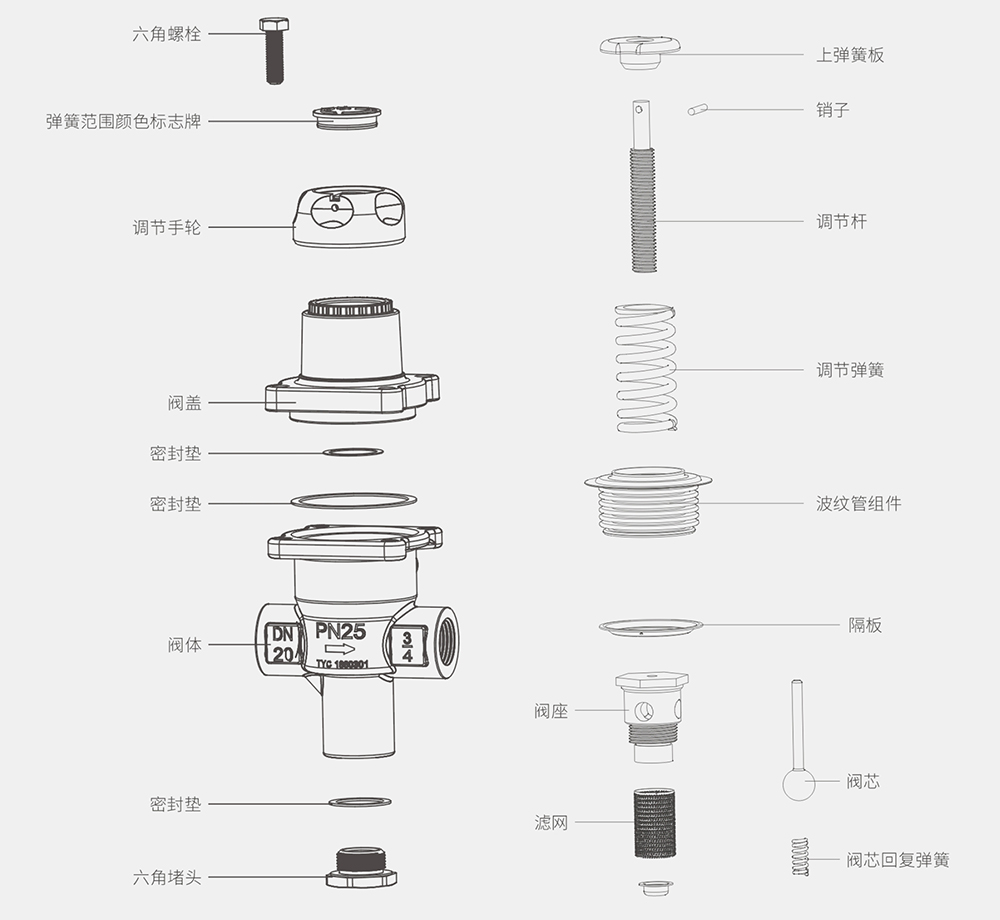

| 限制条件(不锈钢) | ● 设计压力(PMA):25bar ● 最大工作压力(PMO):19bar ● 最大工作温度(TMO):212℃ |
| 安装说明 | 请按阀体上的箭头流向，将减压阀安装在水平管道上。 |
| 材料表 | ● 阀体、阀盖：CF8、CF3M ● 阀座：F304、F316L ● 阀芯：SUS440C ● 波纹管：316Ti ● 压力调节弹簧：硅铬弹簧钢 |
| 下游压力范围 | 下游有三种不同的设定压力范围，在手轮的颜色标志牌上由颜色区别。 ● 灰色下游控制压力范围0.14bar-1.7bar ● 绿色下游控制压力范围1.4bar-4.0bar ● 橙色下游控制压力范围3.5bar-8.6bar |

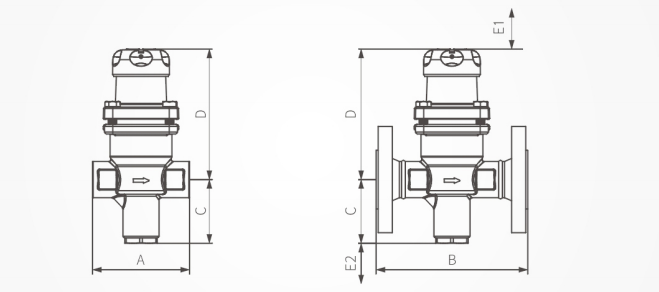

尺寸/重量(近似)mm和Kg
| 型号 | SRV25 | |||
| 公称通径 | 15 | 20 | 25 | |
| A(mm) | 83 | 96 | 108 | |
| B(mm)ANSI 150 | 140 | 153 | ||
| B(mm)Pn25 | 150 | 160 | ||
| C(mm) | 62 | |||
| D(mm) | 130 | |||
| E(mm) | 25 | |||
| 重量(Kg) | 螺纹 | 1.6 | 1.7 | 1.8 |
| 法兰 | 3.2 | 4 | 4.5 | |
排量用于安全阀选型
全开流量用于安全阀选型
| 口径 | DN15 | DN20 | DN25 |
| Cv | 1.5 | 2.5 | 3 |
转换公式:Cv(UK)=Kvx0.963 Cv (US)=Kvx1.156

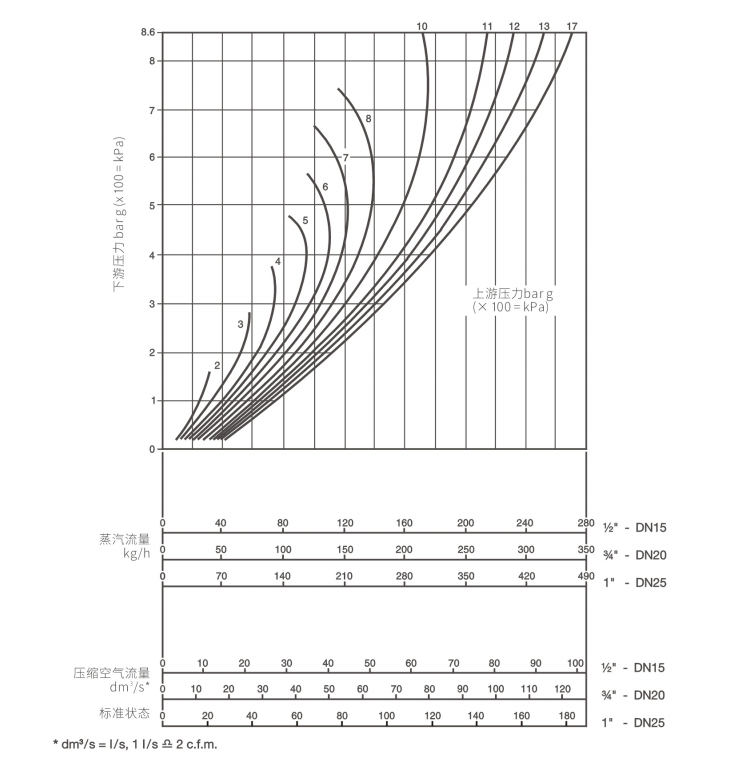

饱和蒸汽和压缩空气选型
如何使用选型图
标有2、3、4、5等序号的曲线表示上游压力，图中左边的垂直线为下游压力。
实例说明
减压阀的流量要求为120kg/h，压力从8barg减到6barg。沿图中左侧所示下游压力6barg水平向右移，直到与上游压力8barg曲线相交。沿交点垂直向下，可以发现的SRV2S能满足条件。
故障查找
在进行故障检查前要确保上下游隔离阀都已关闭并且SRV2S泄压。
| 症状 | 下游压力高于设定压力 |
| 原因1 | 波纹管失效或泄漏 |
| 检查和解决办法 | 更换波纹管组，检查阀门不是由于压力频繁波动导致波纹管疲劳失效 |
| 原因2 | 阀座腐蚀或损坏 |
| 检查和解决办法 | 更换阀芯和阀座组件 |
| 原因3 | 过多的垃圾/水垢在阀座和阀芯上，堵塞了压力感应孔/粘结推杆 |
| 检查和解决办法 | 更换阀芯和阀座组件 |
| 症状 | 在满负载情况下下游压力低于设定压力 |
| 原因4 | 阀门在空载下设定 |
| 检查和解决办法 | 在满载下重新设定(见第3节的起动和调节) |
| 原因5 | 在所需负荷下阀门偏小 |
| 检查和解决办法 | 检查最大使用负荷和所选阀门口径并安装 |
| 症状 | 调节手轮转不动 |
| 原因6 | 定位销阻止调节 |
| 检查和解决办法 | 从阀帽中取出定位销 |
| 症状 | 波动/控制不稳定 |
| 原因7 | 湿蒸汽 |
| 检查和解决办法 | 确保管线正确安装疏水器，如有必要安装汽水分离器 |
| 原因8 | 外界传输信号干扰 |
| 检查和解决办法 | 检查最近的阀门到其相应的控制装置如开/关型阀门 |
| 原因9 | 由于灰尘/水垢的积累粘结住推杆 |
| 检查和解决办法 | 更换阀芯和阀座组件 |
