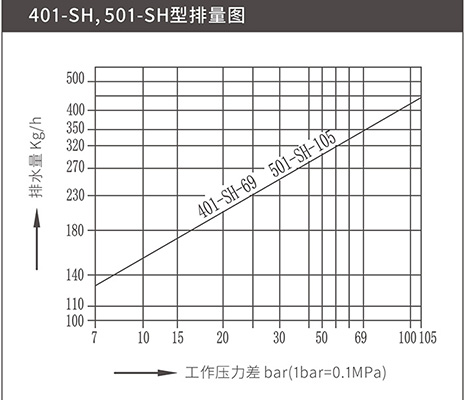

垂直安装(底进顶出型)最大压差105bar，最大排量至430Kg/h
特点

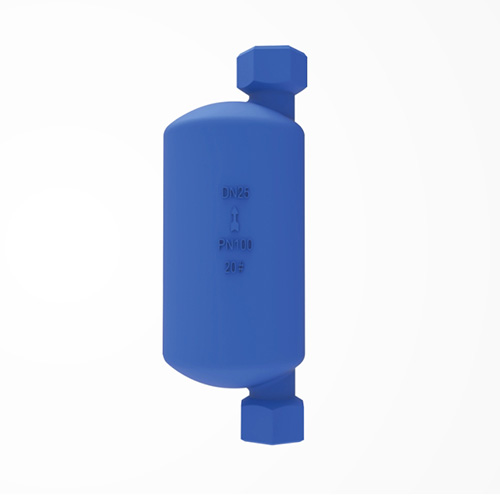

401-SH/501-SH系列倒置桶过热蒸汽疏水阀专门用来克服过热，高压小负荷等多种不利因素。
为了使蒸汽疏水阀在极端恶劣的工况下也能正常工作，该阀采用了种独特的带有集水仓的倒置桶型疏水阀。集水仓存集足够的凝结水保证在整个排放周期都能够保持水封。集水仓中的小杯可以在边汽管口上下浮动。凝结水上升时，它封住进汽管。凝结水流入阀内，由于集水仓收集凝结水并且允许蒸汽从倒置桶下部流进，故在集水期间排放阀紧密关闭，不存在滴漏现象。
垂直安装(底进顶出型)最大压差105bar，最大排量至430Kg/h
特点
401-SH/501-SH系列倒置桶过热蒸汽疏水阀专门用来克服过热，高压小负荷等多种不利因素。
为了使蒸汽疏水阀在极端恶劣的工况下也能正常工作，该阀采用了种独特的带有集水仓的倒置桶型疏水阀。集水仓存集足够的凝结水保证在整个排放周期都能够保持水封。集水仓中的小杯可以在边汽管口上下浮动。凝结水上升时，它封住进汽管。凝结水流入阀内，由于集水仓收集凝结水并且允许蒸汽从倒置桶下部流进，故在集水期间排放阀紧密关闭，不存在滴漏现象。
| 材料表 | 限制条件 | 安装说明 |
| •阀体、阀盖: 碳素钢、不锈钢 •阀座: 合金 •阀瓣: 合金 |
最大工作压力(PMO)@最大工作温度(TMO) •401-SH型: 69bar@427°C •501-SH型: 105bar@454°C |
安装时保持阀体竖直，确保吊桶的上下垂直动作。 |

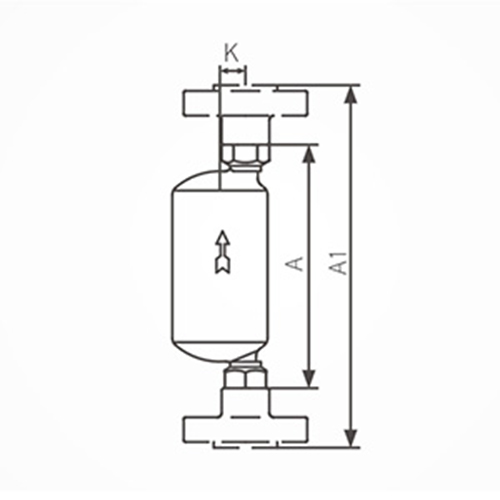

尺寸/重量(近似)mm和Kg
| 型号 | 401-SH(F) | 501-SH(F) | |||||
| 公称通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 275 | 344 | |||||
| A1(mm) | 385 | 475 | |||||
| B(mm) | 106 | ||||||
| 重量(Kg) | 螺纹 | 10 | 12 | ||||
| 法兰 | 14 | 15 | |||||
技术参数
| 型号 | 401-SH | 501-SH | |
| 连接形式 | 螺纹、承插焊、配制法兰 | ||
| 安装方式 | 垂直 | ||
| 最高工作压差(PMX) | (A) | 69bar | 105bar |
 |
 |
安装建议
通常在过热高压小负荷工况下，在集水管和疏水阀内只有极少的凝结水产生。因此，选择适当的管道及集水管尺寸是正确使用欧威过热蒸汽疏水阀的关键。

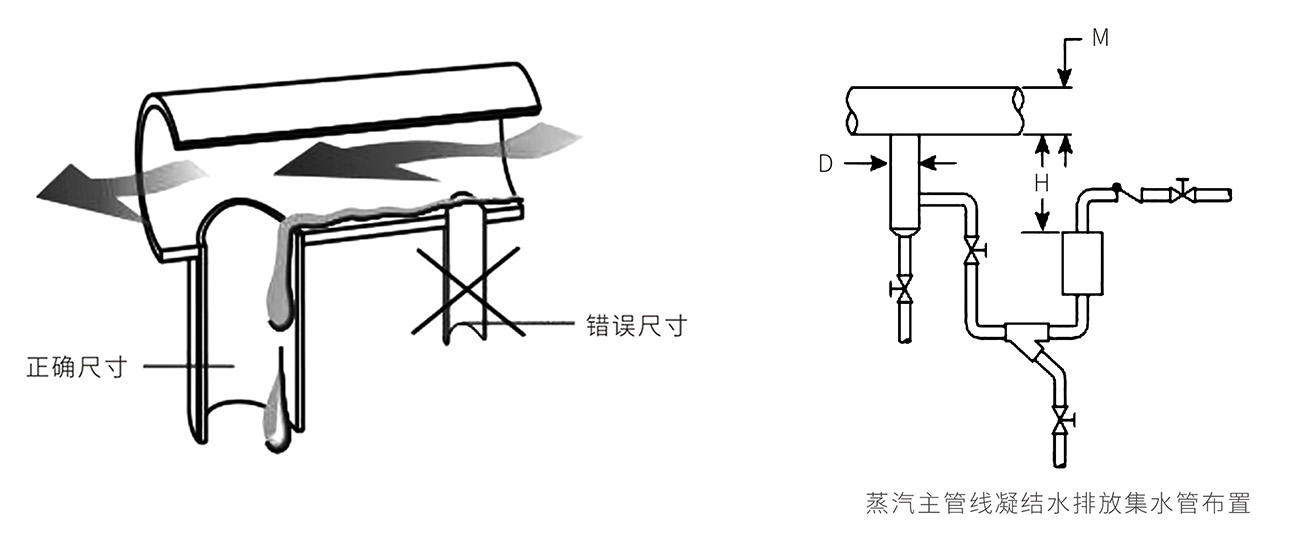

集水管尺寸的确定
通常在过热高压小负荷工况下，在集水管和疏水阀内只有极少的凝结水产生。因此，选择适当的管道及集水管尺寸是正确使用欧威过热蒸汽疏水阀的关键。
