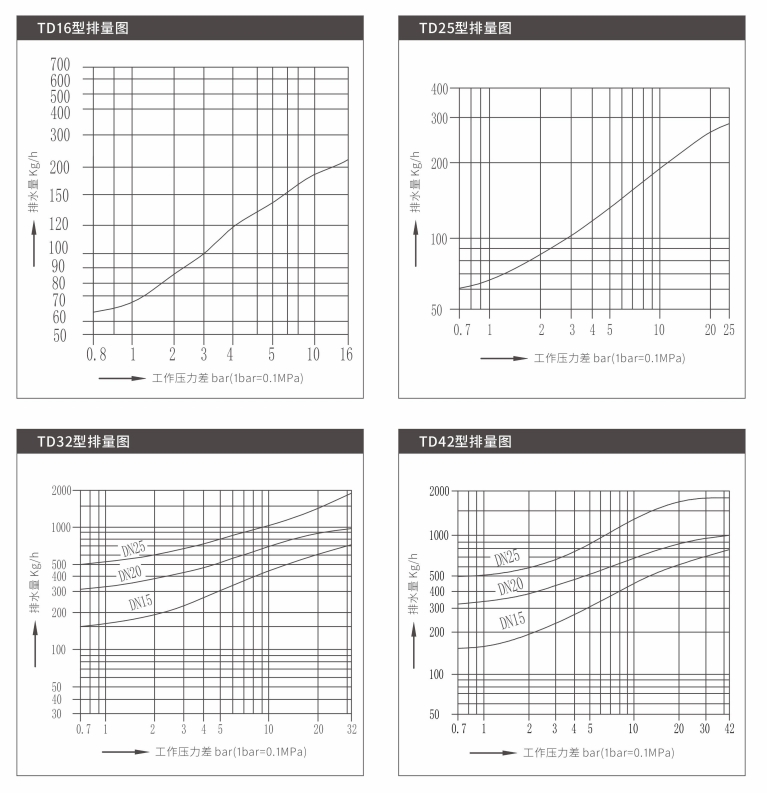

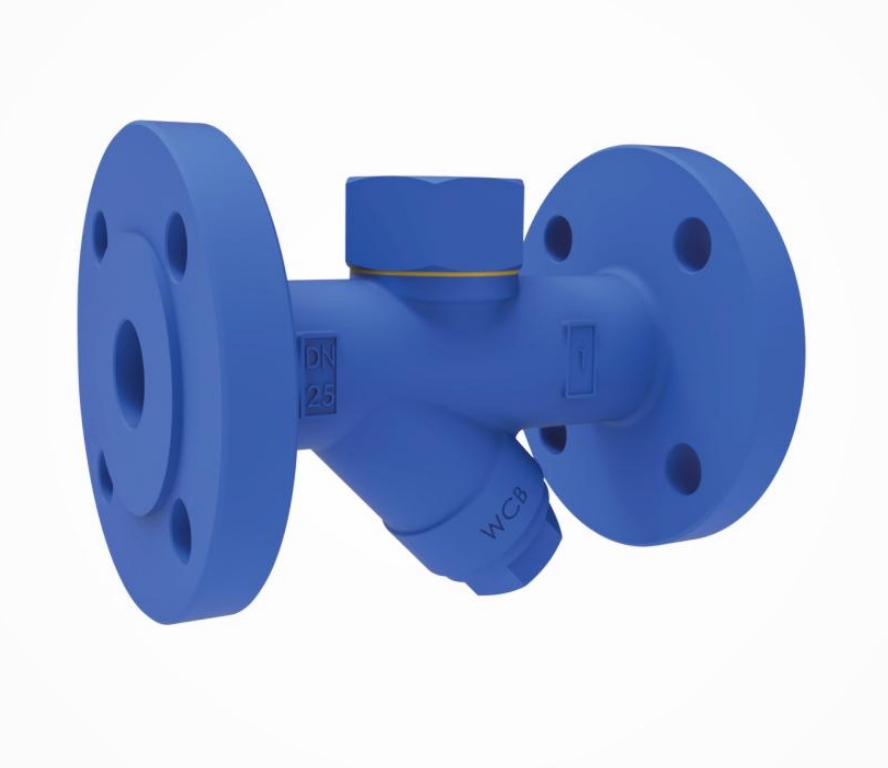

水平安装，最大压差42bar，最大排量至1800Kg/h
特点
淬硬不锈钢工作表面，可适用于过热蒸汽环境。
使用压力范围内，无须任何调节。
设计结构紧凑，安装、维修方便。
水平安装，最大压差42bar，最大排量至1800Kg/h
特点
淬硬不锈钢工作表面，可适用于过热蒸汽环境。
使用压力范围内，无须任何调节。
设计结构紧凑，安装、维修方便。
| 限制条件 | 选择项 | |
| 设计压力(PMA): ·TD16型:25bar ·TD25型:40bar ·TD32型:40bar ·TD42型:63bar |
最大工作压力(PMO)@最大工作温度(TMO) ·TD16型:16bar@300°C ·TD25型:25bar@375°C ·TD32型: 32bar@375°C ·TD42型:42bar@399°C |
隔热罩:隔热罩可防止疏水阀在低温、风雨环镜中过多的热损失而造成的动作过度频繁问题。 一体式排污阀: 过滤器盖上可选配安装排污阀 |

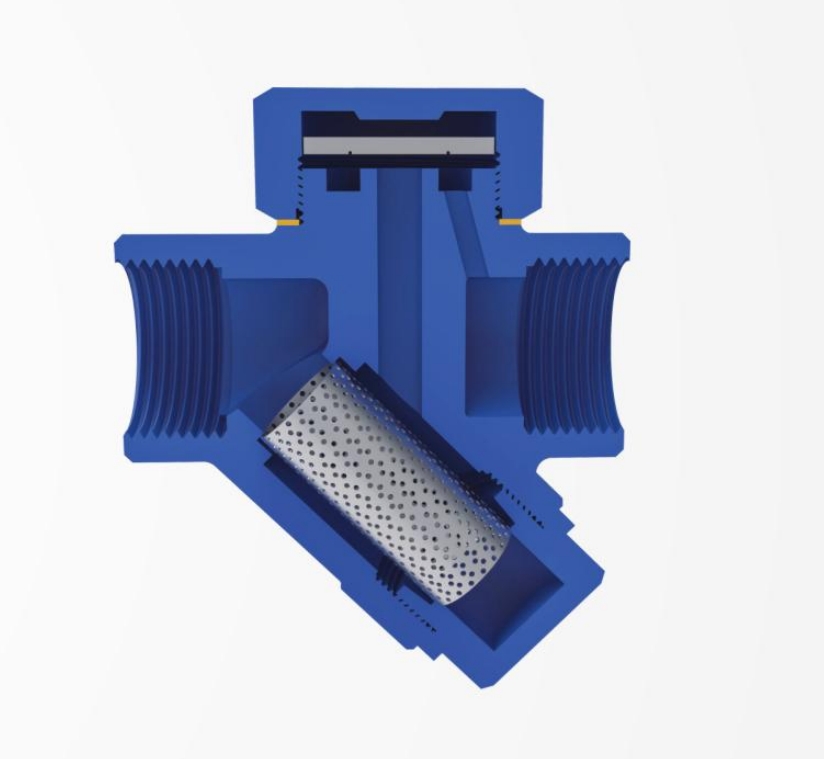

| 如何维护 | ||
| 如果安装了隔热罩，先取下隔热罩，然后用标准扳手松开阀盖，注意不要用活动扳手或管子钳，否则会损坏阀帽。如果碟片和阀座表面轻微磨损，可使用研磨膏并用8字形研磨动作对碟片和阀座分别进行研磨。研磨完成后应清洗干净研磨液，重新装配时，碟片的位置有槽面与阀座面接触，旋紧阀盖即可。 | ||

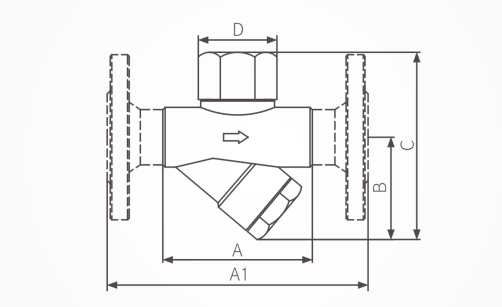

尺寸/重量(近似)mm和Kg
| 型号 | TD16(F)、TD25(F) | TD32F | TD42F | ||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 78 | 85 | 95 | 130 | 150 | / | 90 | ||||||
| A1(mm) | 150 | 160 | 210 | 230 | 150 | 160 | 150 | 165 | 190 | ||||
| B(mm) | 55 | 60 | 65 | 70 | 80 | 90 | 45 | 50 | 55 | 70 | |||
| C(mm) | 45 | 50 | 75 | 85 | 4 | 5 | 50 | 55 | |||||
| D(mm) | 45 | 50 | 55 | 60 | 70 | 85 | 48 | 55 | 60 | 65 | |||
| 重量(Kg) | 螺纹 | 0.8 | 1 | 1.2 | 2.6 | 3.6 | 0.9 | 1.2 | 1.4 | 2.2 | |||
| 法兰 | 2.7 | 3 | 3.5 | 5.5 | 6 | 7 | 3 | 3.5 | 4 | 6.5 | 7 | 8 | |
技术参数
| 型号 | TD16 | TD25 | TD32 | TD42 | |
| 连接形式 | 焊接、配制法兰 | ||||
| 安装方式 | 水平→ 、垂直↓(最好水平安装) | ||||
| 最低工作压差 | (Z) | 0.8bar | |||
| 最高工作压差 | (A) | 16bar | 25bar | 32bar | 42bar |
