特点
LTS型万向连接器-组合了进出口隔离阀、过滤器于一体适用于多种形式疏水阀
消除潜在泄漏点
自带过滤器排污阀
自带测试口，便于检查疏水阀的工作状态
全不锈钢制造，经久耐用
一体式设计，提供准确的结构长度，大量减少设计时间
万向连接器疏水阀站可以与任何方向的管道相配
特点
LTS型万向连接器-组合了进出口隔离阀、过滤器于一体适用于多种形式疏水阀
消除潜在泄漏点
自带过滤器排污阀
自带测试口，便于检查疏水阀的工作状态
全不锈钢制造，经久耐用
一体式设计，提供准确的结构长度，大量减少设计时间
万向连接器疏水阀站可以与任何方向的管道相配
| 部件 | 倒置桶: 2000系列 | 限制条件 | 安装 |
| •连接器体:F304、F316L •手轮: 不锈钢 •阀杆: 不锈钢 •填料:石墨/不锈钢 •排污塞: 不锈钢 •检查塞:不锈钢 |
•热静力:SM、BP系列 •热动力: A系列 |
•设计压力(PMA):40bar •最大工作压力(PMO):40bar •最大工作温度(TMO):427℃ |
万向连接器可任意方向安装，但必须保持介质流向与连接器上的箭头方向一致与旋转式疏水阀相连的连接面，必须为垂直面为避免热损失，万向连接器可进行保温，但疏水阀不应保温 |

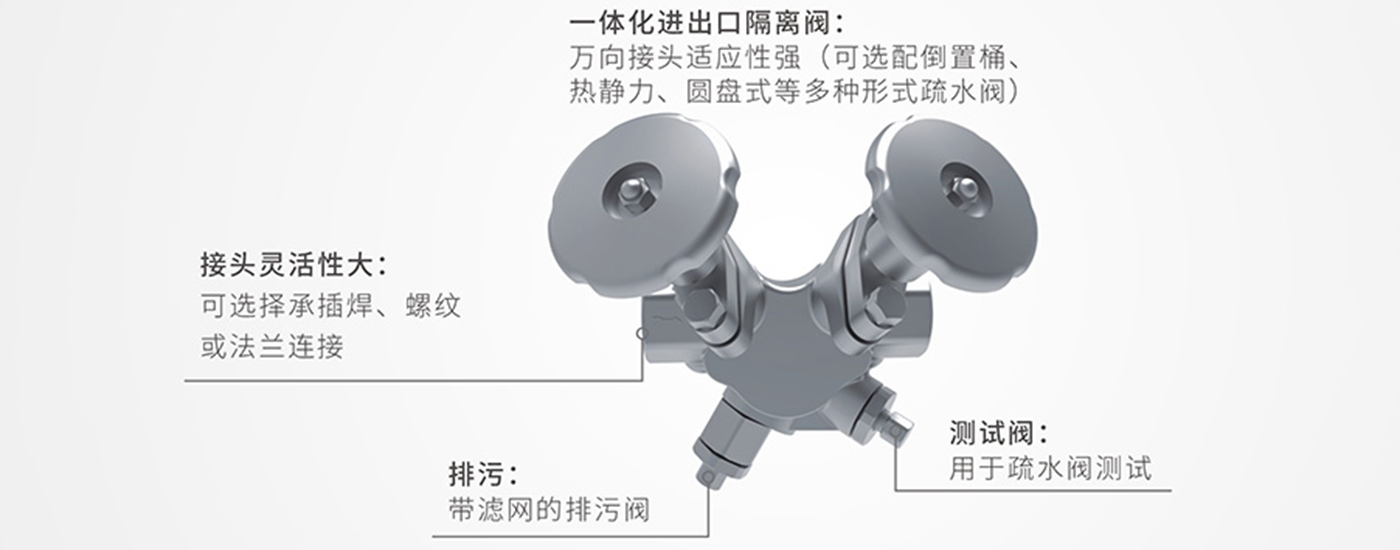

| 选择下列疏水阀可组成疏水阀站 | 一体化进出口隔离阀: | 接头灵活性大: | 排污: | 测试阀： |
| •LTS:螺纹连接 •LTSF:法兰连接 •LTSW:承插焊/对焊 •安装方式:万向 |
万白接头酒座佳理(选型侧置桶、热静力、圆盘式等多种形式疏水阀) | 可选择承插焊、螺纹或法兰连接 | 带滤网的排污阀 | 用于疏水阀测试 |

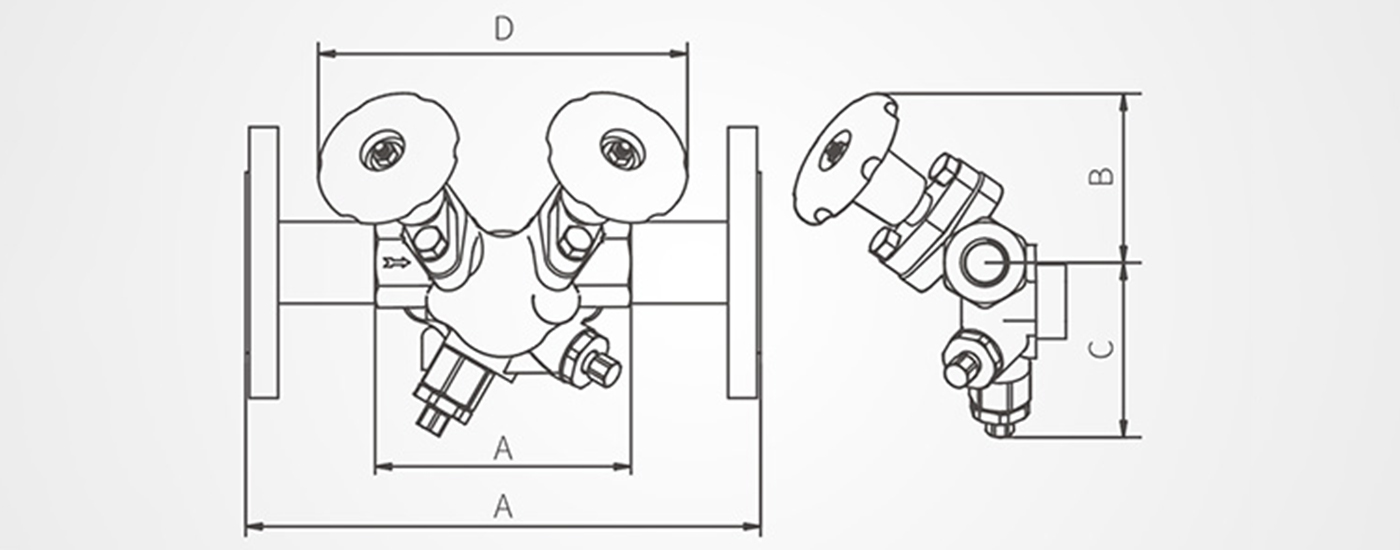

尺寸/重量(近似)mm和Kg
| 型号 | LTS、LTSW | LTSF | ||||
| 公称通径 | 15 | 20 | 25 | 15 | 20 | 25 |
| A(mm) | 120 | 195 | 200 | |||
| B(mm) | 104 | |||||
| C(mm) | 63 | |||||
| D(mm) | 205 | |||||
| 重量(Kg) | 2.5 | 5 | 6 | 7.5 | ||
