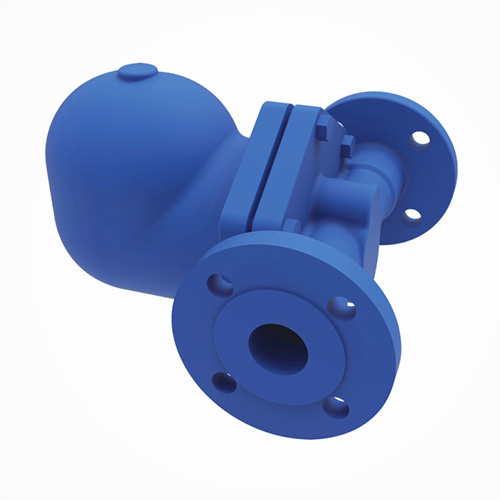

最大压差32bar，最大排量至3800Kg/h
特点

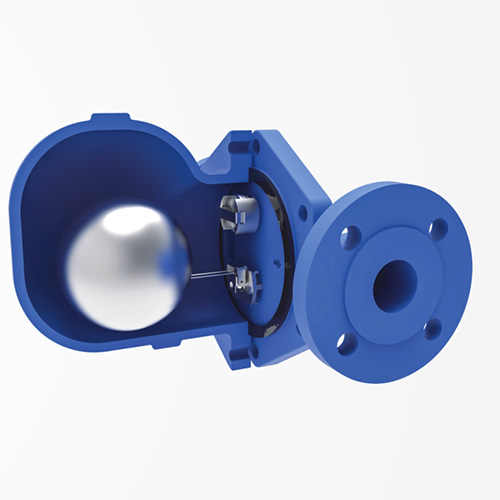

浮球带动杠杆自动调节排水阀座子的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
最大压差32bar，最大排量至3800Kg/h
特点
浮球带动杠杆自动调节排水阀座子的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •阀体、阀盖:碳钢、奥氏体不锈钢 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
•破蒸汽汽锁装置，型号后带有字母“C” 注:破蒸汽汽锁装置是为防止系统中出现蒸汽汽锁，选择加装破蒸汽汽锁装置的阀内仍带有排空气装置。 |
•设计压力(PMA):63bar •最大工作压力(PMO):32bar •最大工作温度(TMO):343℃ |
注:安装时使流体流动方向与阀体箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降。 |

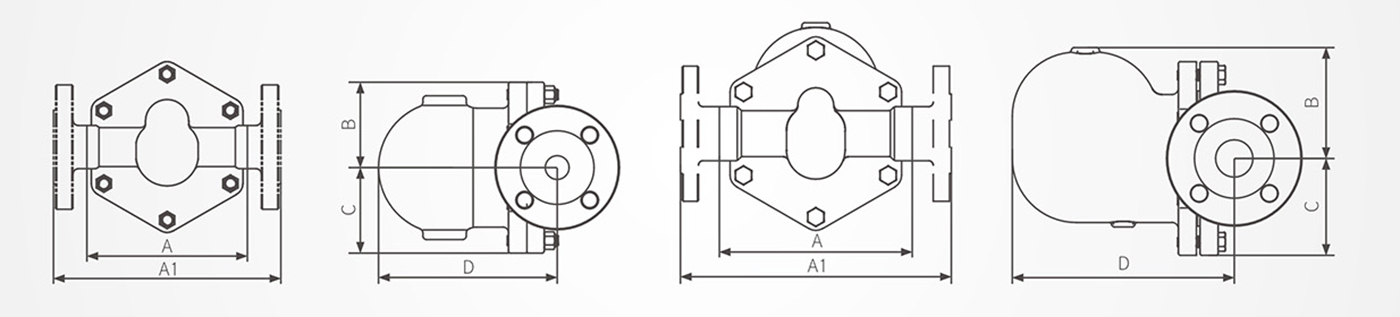

尺寸/重量(近似)mm和Kg
| 型号 | FT45-Ⅰ | FT45-Ⅱ | FT45-Ⅲ | FT45-Ⅳ | |||||||||
| 公称通径 | 15 | 20 | 25 | 20 | 25 | 32 | 25 | 32 | 40 | 40 | 50 | 65 | |
| A(mm) | 190 | 190 | 230 | 300 | |||||||||
| A1(mm) | 190 | 210 | 300 | 320 | |||||||||
| B(mm) | 80 | 115 | 130 | 140 | |||||||||
| C(mm) | 80 | 85 | 115 | 125 | |||||||||
| D(mm) | 165 | 205 | 240 | 255 | |||||||||
| 重量(Kg) | 焊接 | 7.5 | 11 | 24 | 28 | ||||||||
| 法兰 | 9.5 | 10 | 12.5 | 13 | 14 | 26 | 28 | 29 | 31 | 32 | 35 | ||
技术参数
| 型号 | FT45-Ⅰ | FT45-Ⅱ | FT45-Ⅲ | FT45-Ⅳ | |
| 连接形式 | 整体法兰 | ||||
| 安装方式 |
型号后带(R-L)从右至左水平连接← | ||||
| 型号后带(L-R)从左至右水平连接→ | |||||
| 最高工作压差(PMX) |
(A) | 4.5bar | |||
| (B) | 10bar | ||||
| (C) | 14bar | ||||
| (D) | 21bar | ||||
| (E) | 32bar | ||||
