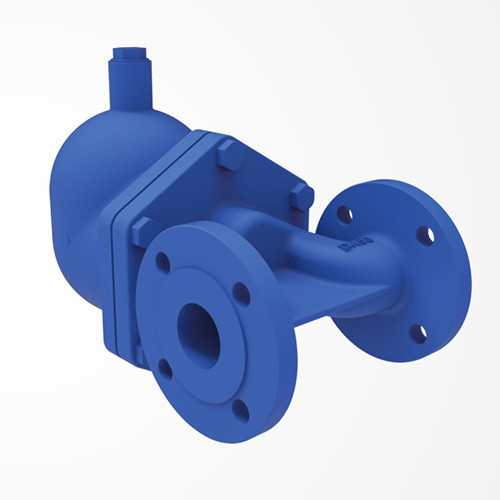

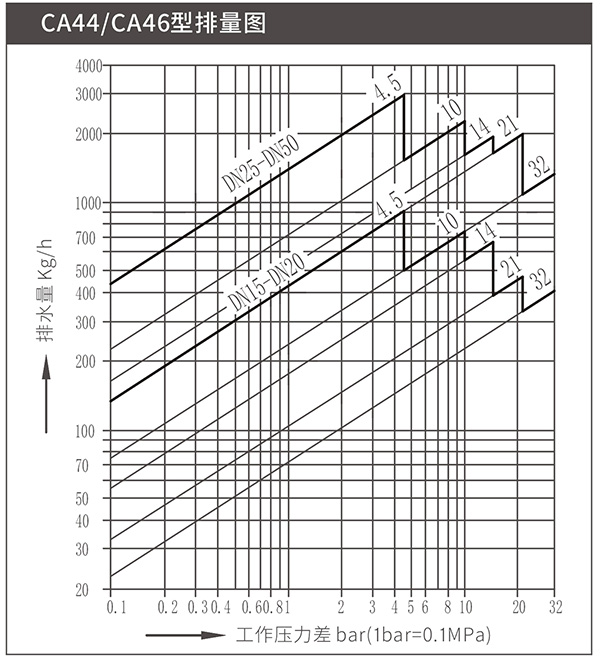

水平安装，最大压差32bar，最大排量至2800Kg/h
特点
为连续排水方式，具有优良的排水能力。
构造简单，内部零件均安装在阀盖上，不需从配管卸下就可维修。
带有1/2“内螺纹平衡口。
水平安装，最大压差32bar，最大排量至2800Kg/h
特点
为连续排水方式，具有优良的排水能力。
构造简单，内部零件均安装在阀盖上，不需从配管卸下就可维修。
带有1/2“内螺纹平衡口。
| 材料表 | 限制条件 |
| •阀体、阀盖: 碳钢、不锈钢 •阀座:马氏体不锈钢 •阀瓣: 马氏体不锈钢 •其它内件: 不锈钢 |
•设计压力(PMA):40bar •最大工作压力(PMO):32bar •最大工作温度(TMO):343°C |
| 安装说明 注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂升降。 此浮球式疏水阀用于空气和气体系统的优点之一。是无需泄放孔即可正常工作。但为防止空气或气体气锁，需要装有单独的平衡管。确保平衡管连接到疏水阀上游。平衡管对产品的正确工作非常重要。 |
|
技术参数
| 型号 | CA44S | CA46S | |
| 连接形式 | 整体法兰 | ||
| 安装方式 |
水平← | ||
| 最高工作压差(PMX) |
(A) | 4.5bar | |
| (B) | 10bar | ||
| (C) | 14bar | ||
| (D) | 21bar | ||
| (E) | 32bar | ||

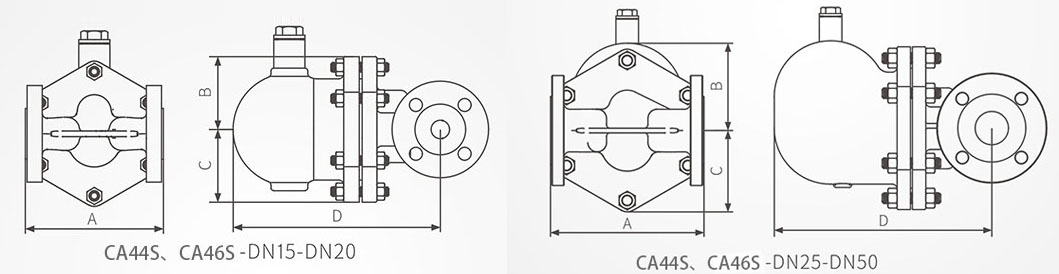

尺寸/重量(近似)mm和Kg
| 型号 | CA44S(CA46S) | ||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 150 | 160 | 230 | ||||
| B(mm) | 80 | 115 | 130 | 140 | |||
| C(mm) | 80 | 85 | 115 | 125 | |||
| D(mm) | 215 | 225 | 280 | 335 | 350 | ||
| 重量(Kg) | 法兰 | 9 | 9.5 | 13 | 28 | 29 | 32 |
