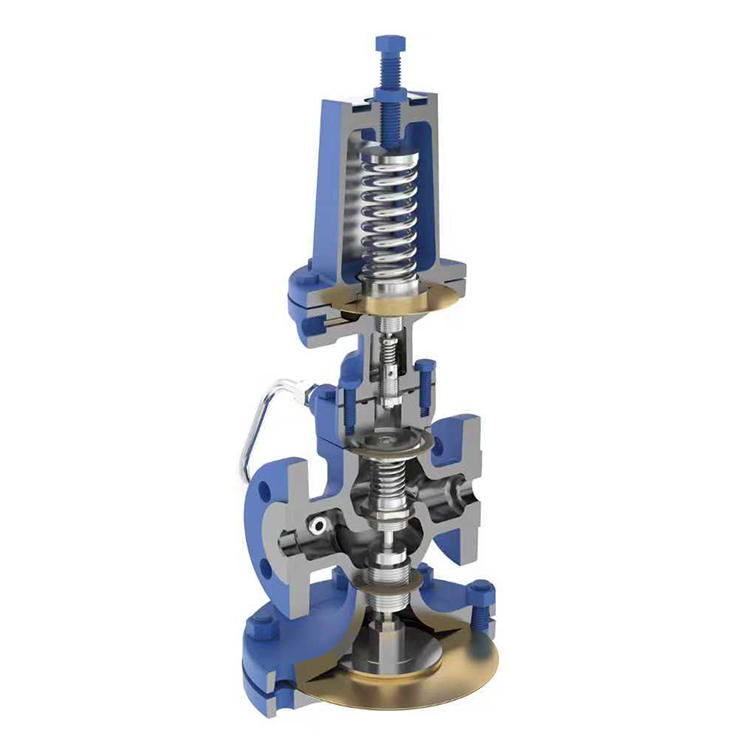

25P为自作用导阀型减压阀,通过外部压力感应管感应下游压力,调节主阀开度并维持压力稳定。在下游无负荷时,阀可关闭。
| 限制条件(球墨) | ● 设计压力(PMA):21bar ● 最大工作压力(PMO):17.2bar ● 最大工作温度(TMO):232°C |
| 下游压力范围 | 提供三种不同颜色的弹簧,以控制下游压力: ● 黄色:0.2bar-2.1bar ● 蓝色:1.4bar-7.0bar ● 红色:5.6bar-14.0bar |
| 材料表 | ● 阀体、阀盖:QT400-18 ● 主阀座、导阀座:马氏体不锈钢 ● 主阀瓣、导阀芯:马氏体不锈钢 ● 压力调节弹簧:硅铬弹簧钢 ● 其它内件:不锈钢 |
流量
下表所示为阀门全开时Cv值,用于安全阀选型。
Cv值
| 口径 | 1/2″ | 3/4″ | 1″ | 11/4″ | 1/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ |
| Cv | 3.48 | 6.5 | 10.5 | 14 | 20 | 35 | 56 | 74 | 115 | 123 |
转换公式:Cv(US)=Kvx1.156

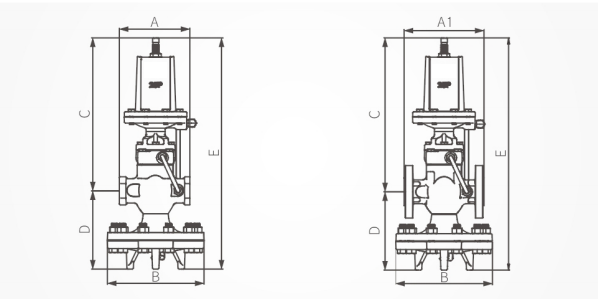

尺寸/重量(近似)mm和Kg
| 型号 | 25P | ||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
| A(mm) | 140 | 152 | 184 | 216 | / | ||||||
| A1(mm) | 160 | 166 | 205 | 216 | 240 | 288 | 316 | 361 | 400 | ||
| B(mm) | 193 | 219 | 269 | 346 | 397 | ||||||
| C(mm) | 309 | 322 | 338 | 297 | 294 | 325 | |||||
| D(mm) | 157 | 171 | 179 | 208 | 354 | 367 | 410 | ||||
| E(mm) | 466 | 479 | 501 | 546 | 651 | 661 | 735 | ||||
| 重量(Kg) | 螺纹 | 11 | 10.5 | 14 | 16.5 | 16 | 26 | / | |||
| 法兰 | 12 | 12.5 | 16 | 19 | 20.5 | 31.5 | 63 | 75 | 112 | 132 | |

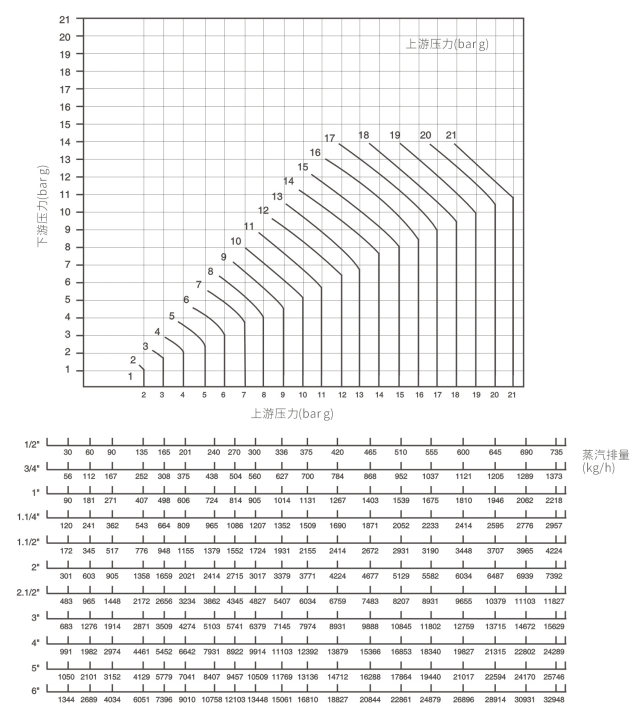

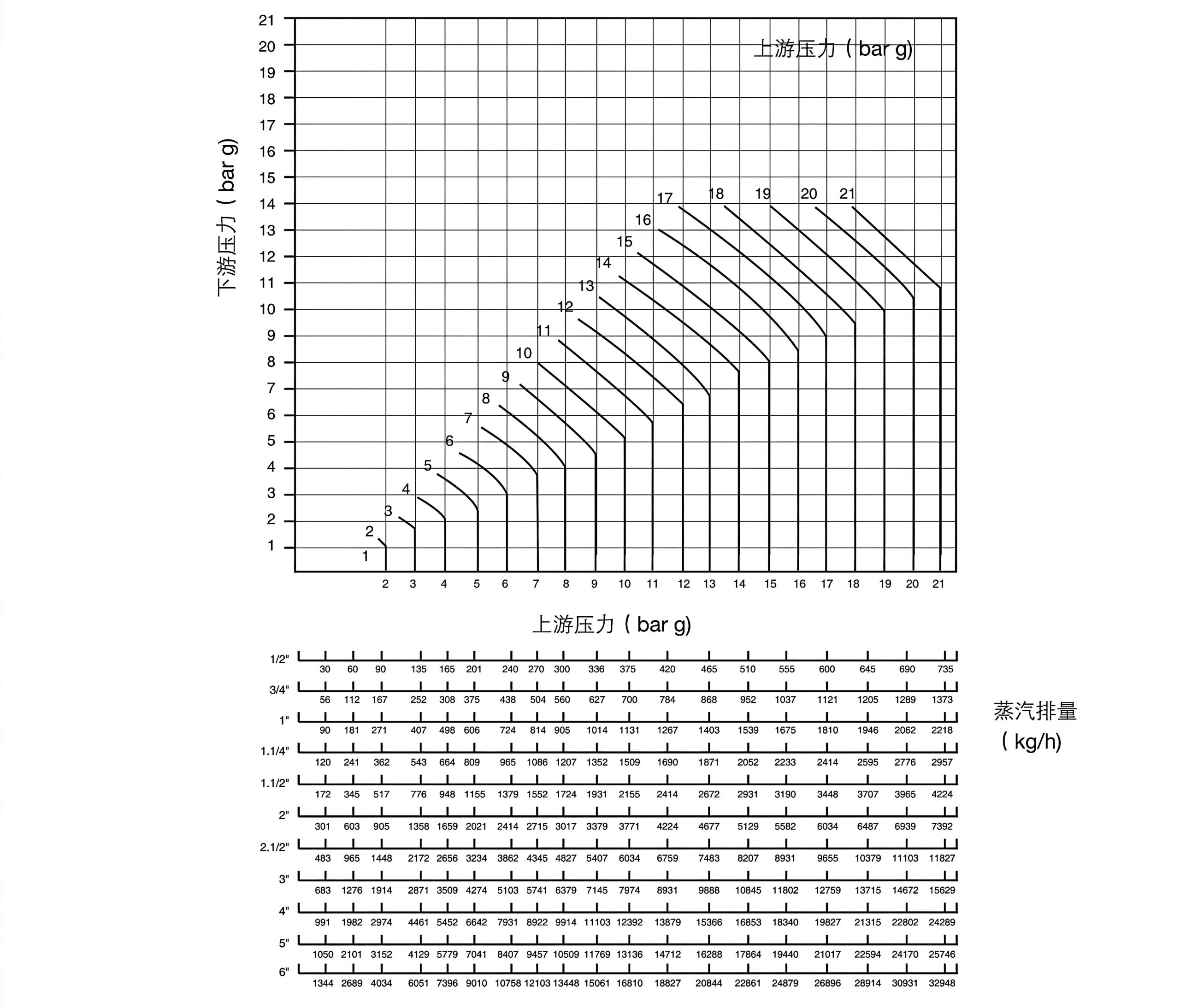

25P减压阀蒸汽流量图

注:本图仅供参考,对于关键应用,建议通过CV值计算选型,建议实际工况的计算CV值,介于阀门全CV值的20%-80%之间。此流量表是以装上外部感应管为基准的。如不装外部感应管,流量有所减小。在下游压力很低的工况,流量减小最大可达30%。
如何使用流量图
通过以下饱和蒸汽和过热蒸汽的两个例子来解释如何使用此流量图。
饱和蒸汽
流量5000kg/h,压力从8 bar减至5 bar。
从上游压力8bar与下游压力5bar的支点垂直向下,找满足流量条件的口径,可得80mm的阀是最小可满足需要的口径。
由于过热蒸汽的比容较高,所以需将图中查得的数据加以修正。过热55°C(100°F)的修正系数为0.95,过热110°C(200°F)的修正系数为0.9。因此,80mm阀,若蒸汽过热55°C,则流量为5900×0.95=5600kg/h,仍可足够满足所需5000kg/h。

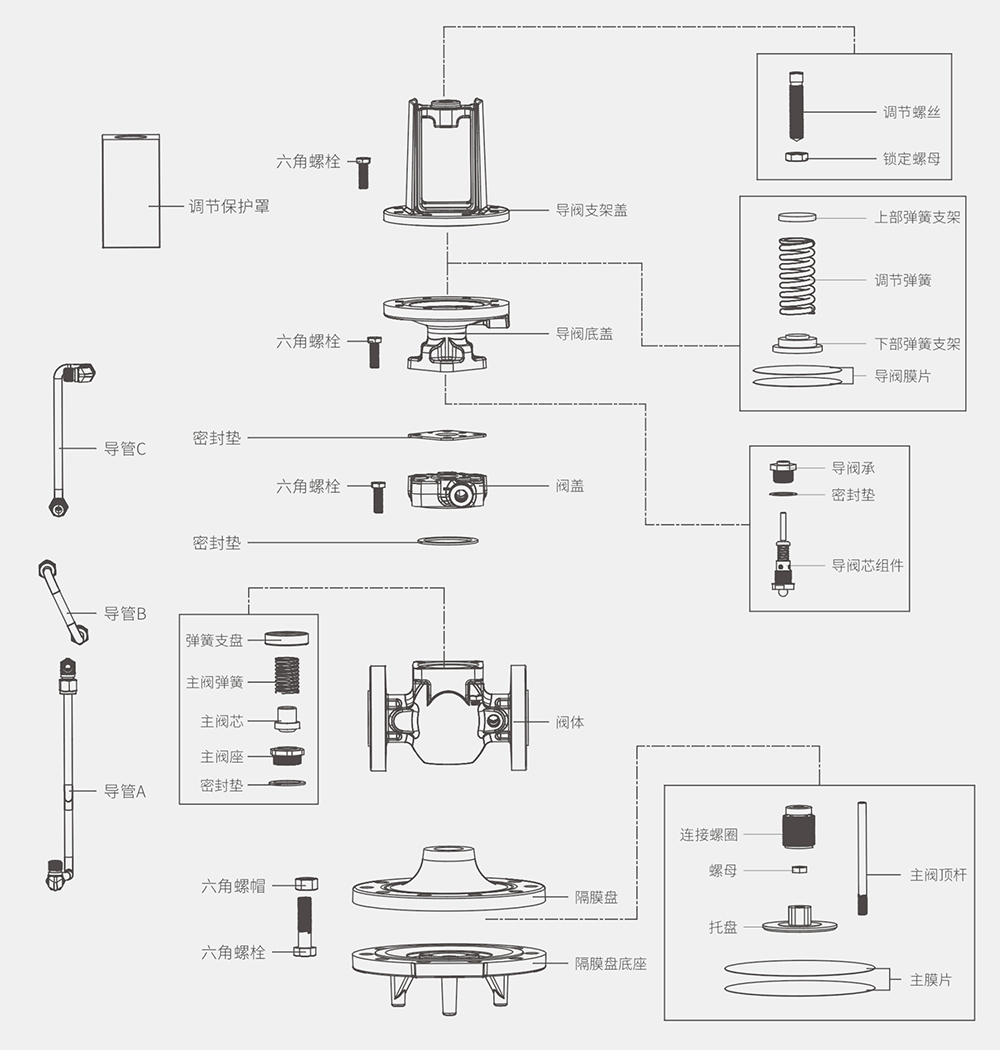

分解方法以及故障和应对
● 减压阀的故障中大多是由于管道内的异物以及杂质,请特别注意。
● 压力表的故障,旁通阀门的泄漏或未关,过滤器的堵塞等的状况与阀门的故障十分相似,请先确认上记各事项后进行对应以及处理。

检查及更换导阀阀芯和阀座
1.将压紧“导阀底盖”的4个螺栓旋下。拆下导阀,检查导阀芯和导阀座。
2.导阀芯和导阀座是一个完整的组件。
3.用11/16″的六角扳手拆下导阀芯和阀座组件。
4.如发现阀芯或阀座磨损,则应更换整个组件。
检查及更换导阀隔膜
1.逆时针旋转“调节螺丝”至弹簧松驰。
2.松开螺栓后,拆下“导阀支架盖”。
3.检查2片“导阀膜片”是否扭曲或破裂。
4.清除导阀隔膜室底部的杂质和污垢。
5.在更换“导阀膜片”时,应清洁铸件表面,以确保密封。
6.安装好“导阀支架盖”,注意其中心位置。
7.旋紧所有螺栓。
检查并更换主阀芯和主阀座
1.拆下各接管接口。
2.松开阀盖螺栓。
3.取下主阀阀盖、过滤网、弹簧支盘和主阀弹簧。
4.用老虎钳或类似工具取下主阀芯。
5.检查是否有污垢或其它杂质阻碍“主阀芯”和“主阀座”的紧密关闭。
6.如果主阀芯和主阀座有磨损迹象,但磨损不严重,则可用细研磨膏研磨(400粒度)。检查阀冲蚀状况。
7.如果必须更换主阀座,可用标准的六角套筒扳手将其从阀体移下。更换主阀座时,应使用新的垫圈确保紧密闭合。
检查并更换主阀隔膜
1.松开接管接口
2.取下主阀隔膜盘与底座的连接螺栓
3.此时可取出隔膜盘底座。
4.检查2片金属“主阀膜片”,确定其是否因不正确的操作而扭曲或破坏。
5.同时,从隔膜室中清除各种杂质。
6.检查阀杆是否可自由动作,确保导承无杂质堵塞。
7.在重新安装主阀膜片前,主阀芯与主阀座处于关闭位置。
8.确保托盘准确定位。
9.注意保证膜片位于正中,拧紧螺栓。
故障诊断
| 故障 | 原因 | 检修 |
| 1.正常负载时,控制压力超过设定值 | 导阀阀芯与阀座间有污垢或杂质 | 松开调节螺栓,去除导管(上部接头),通入蒸汽。如蒸汽从该接口流出,则需拆下导阀阀芯阀座组件清洗或更换 |
| 主阀阀芯与阀座间有杂质 | 检查并清洗阀芯和阀座 | |
| 控制孔或感应管堵塞 | 拆下导管,检查控制孔并清洗 | |
| 2.仅在低负载时,控制压力超过设定值 | 主阀阀芯与阀座磨损或有杂质 | 检查并清洗阀芯和阀座 |
| 阀的选型过大 | 在低负载下,调节螺栓达到所需的压力 | |
| 旁通阀未关紧或泄漏 | 检查,如必需则修理 | |
| 主阀阀杆与导承有杂质 | 拆卸,检查并清洗 | |
| 3.减压阀不能打开 | 主阀隔膜破裂 | 关紧旁通阀,拆下隔膜盘底座接管。如有蒸汽从隔膜室流出,则表明隔膜已损坏并需更换 |
| 控制孔堵塞 | 拆下导管A,并清洗隔膜盘底座接头 | |
| 导阀阀座被杂质堵塞 | 拆下阀芯阀座组件,检查并清洗 | |
| 过滤网被堵塞 | 检查并清洗 | |
| 管道过滤器堵塞 | 检查并清洗 | |
| 导阀调节螺栓调节不当 | 调节至设定压力 | |
| 4.控制压力过低 | 导阀调节螺栓调节不当 | 调节至设定压力 |
| 减压阀选型过小 | 校核实际流量与阀的标定流量 | |
| 供应蒸汽压力过低 | 检查并校正 | |
| 主阀隔膜破裂 | 关紧旁通阀,拆下隔膜盘底座接管,如有蒸汽从隔膜室流出,则表明隔膜已损坏并需要换 | |
| 5.减压阀不能关闭 | 泄流孔接头丢失 | 更换合适的接头 |
| 感应管堵塞或未安装 | 拆下检查并清洗,或安装 | |
| 导阀隔膜破裂隙(有水或蒸汽从导阀弹簧导座流出) | 更换导阀隔膜组件 | |
| 导阀组件或主阀阀座螺纹缺损 | 检查阀座冲蚀状况 | |
| 主阀隔膜破裂 | 松开螺栓,更换膜片后,重新拧紧 |
