最大压差32bar，最大排量至3800Kg/h
特点

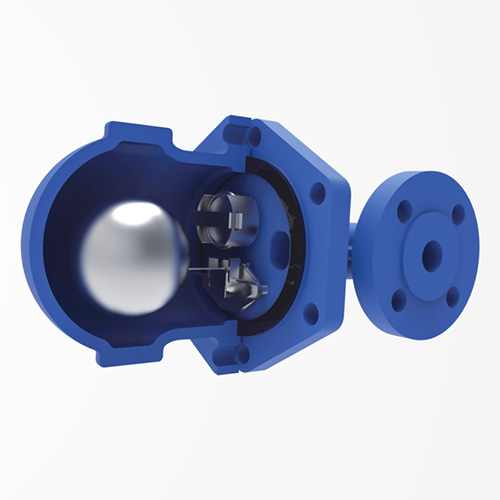

浮球带动杠杆自动调节排水阀座孔的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
最大压差32bar，最大排量至3800Kg/h
特点
浮球带动杠杆自动调节排水阀座孔的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •FT44阀体、阀盖:碳钢 •FT46阀体、阀盖:奥氏体不锈钢 •阀座:马氏体不锈钢 •阀瓣: 马氏体不锈钢 •其它内件: 不锈钢 |
•破蒸汽汽锁装置，型号后带有字母“C” 注:破蒸汽汽锁装置是为防止系统中出现蒸汽汽锁，选择加装破蒸汽汽锁装置的阀内仍带有排空气装置。 |
•设计压力(PMA):40bar •最大工作压力(PMO):32bar •最大工作温度(TMO):343℃ |
注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂信置水平以保证浮球能自由垂直升降。 |

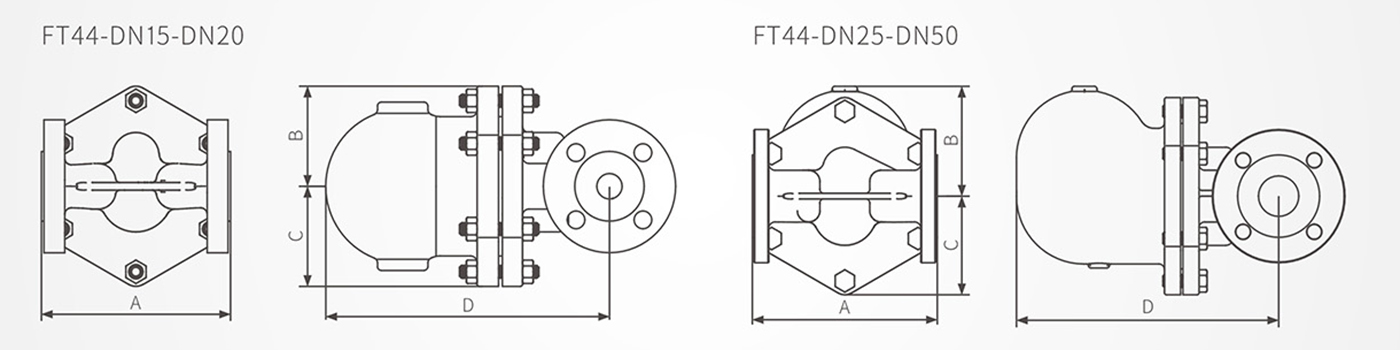

尺寸/重量(近似)mm和Kg
| 型号 | FT44 | FT46 | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 150 | 160 | 230 | 150 | 160 | 230 | |||||||
| B(mm) | 80 | 115 | 130 | 140 | 80 | 115 | 130 | 140 | |||||
| C(mm) | 80 | 85 | 115 | 125 | 80 | 85 | 115 | 125 | |||||
| D(mm) | 215 | 225 | 280 | 335 | 350 | 215 | 225 | 280 | 335 | 350 | |||
| 重量(Kg) | 法兰 | 9 | 9.5 | 13 | 28 | 29 | 32 | 9 | 9.5 | 13 | 28 | 29 | 32 |
技术参数
| 型号 | FT44 | FT46 | |
| 连接形式 | 整体法兰 | ||
| 安装方式 |
型号后带(R-L)从右至左水平连接← | ||
| 型号后带(L-R)从左至右水平连接→ | |||
| 最高工作压差(PMX) |
(A) | 4.5bar | |
| (B) | 10bar | ||
| (C) | 14bar | ||
| (D) | 21bar | ||
| (E) | 32bar | ||
