特点
411G垂直安装和421水平安装锻钢置桶疏水阀满足高压差下较低排量的需求。
材料表
阀体、阀盖:A105/F11
阀座:马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
特点
411G垂直安装和421水平安装锻钢置桶疏水阀满足高压差下较低排量的需求。
材料表
阀体、阀盖:A105/F11
阀座:马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 选择项 | 限制条件(合金) | 限制条件(锻钢) | 安装说明 |
| •内置不锈钢止回阀(CV) •内置止回阀采用加载不锈钢弹簧并用螺纹拧在延伸进口管上，进口管至顶部有一个连接管件。内置止回阀可能会稍微减少一点排量。 |
•设计压力(PMA):160bar •最大工作压力(PMO):69bar •最大工作温度(TMO):475℃ |
•设计压力(PMA):160bar •最大工作压力(PMO):69bar •最大工作温度(TMO);371°C |
安装时保持阀体竖直，确保吊桶的上下垂直动作。 |
| 在过热状态下的操作 | 对于过热蒸汽的场合 |
| 在正常工作状态下，一般进入倒置桶型疏水阀的是饱和蒸汽和凝结水过热蒸汽也可能进入，但它与阀内蒸汽凝结的速度基本相等，因而不管过热度如何，疏水阀总是处于饱和温度(或稍低一点)状态。 | 不要选过大的阀嘴，限制阀嘴尺寸是可取的 特定研磨的阀瓣和阀座，以及加长的进口管和止回阀 提供一个具有足够直径和长度的集水管 提供足够长度的进口管道，使疏水阀低于主管线 疏水阀或进口管不要保温 |
技术参数
| 型号 | 411G | 421 | |
| 连接形式 | 螺纹、承插焊、配制法兰 | ||
| 安装方式 | 垂直 | 水平 | |
| 最高工作压差(PMX) |
(A) | 41bar | |
| (B) | 69bar | ||

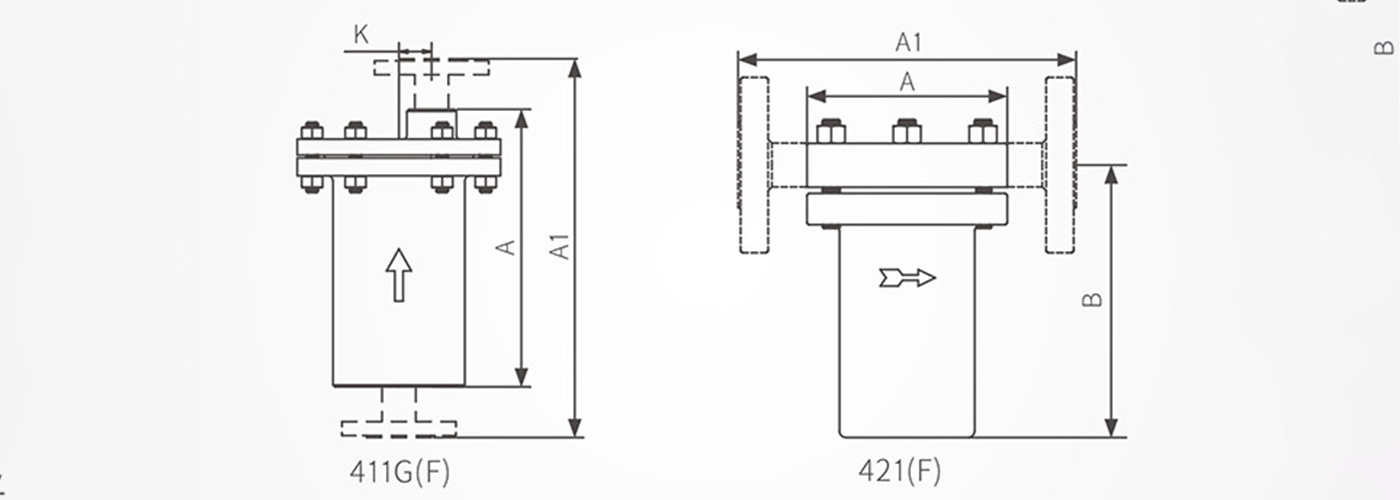

尺寸/重量(近似)mm和Kg
| 型号 |
411G(F) | 421(F) | |||||
| 公称通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 224 | 203 | |||||
| A1(mm) | 354 | 300 | |||||
| B(mm) | 160 | ||||||
| K(mm) | 19 | / | |||||
| 重量(Kg) | 焊接 | 10 | 12 | ||||
| 法兰 | 14 | 15 | |||||
订货须知
请注明:
.型号
·公称通径
·最小、最大工作压差
·连接方式及标准
·选择项
