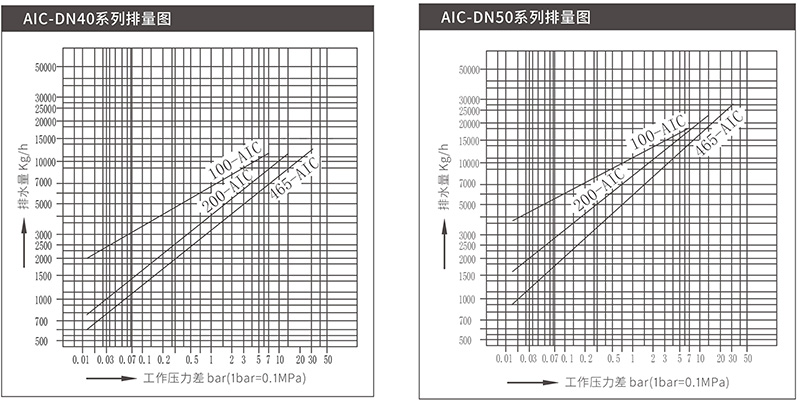

最大压差32bar，最大排量至28000Kg/h
材料表
阀体、阀盖: 碳钢
阀座:马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
最大压差32bar，最大排量至28000Kg/h
材料表
阀体、阀盖: 碳钢
阀座:马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 限制条件 | |
| 设计压力(PMA): | 50bar |
| 最大工作压力(PMO): | 31bar |
| 最大工作温度(TMO): | 343°C |
技术参数
| 型号 | AIC | AIC(PF) | |
| 连接形式 | 整体法兰、配制法兰 | ||
| 安装方式 |
型号后带(R-L)从右至左水平连接 | ||
| 型号后带(L-R)从左至右水平连接 | |||
| 最高工作压差(PMX) |
(A) | 型号后带(V)流向向下垂直连接 | |
| (B) | 6.8bar | ||
| (C) | 14bar | ||
| (D) | 32bar | ||

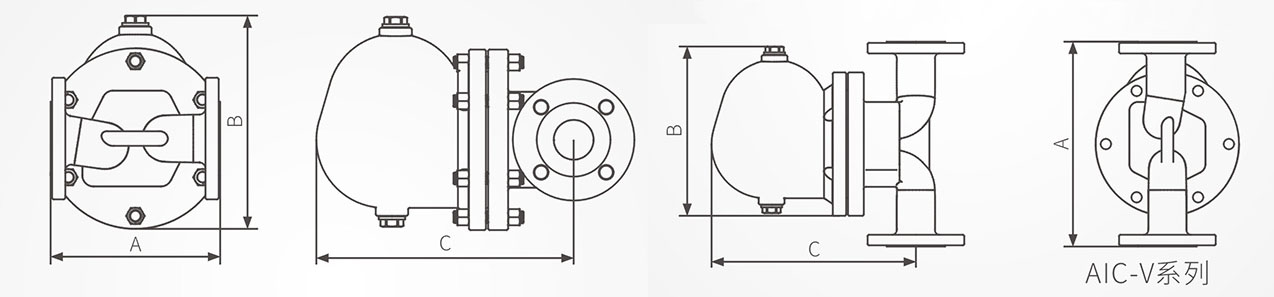

尺寸/重量(近似)mm和Kg
| 型号 | AIC | AIC(PF) | ||||||
| 公称压力 | PN40 | PN50 | ||||||
| 公称通径 | 40 | 50 | 32 | 40 | 50 | 65 | 80 | |
| A(mm) | 230 | 350 | ||||||
| B(mm) | 278 | |||||||
| C(mm) | 334 | |||||||
| 重量(Kg) | 法兰 | 28 | 29 | 29 | 30 | 31 | 32 | 33 |
