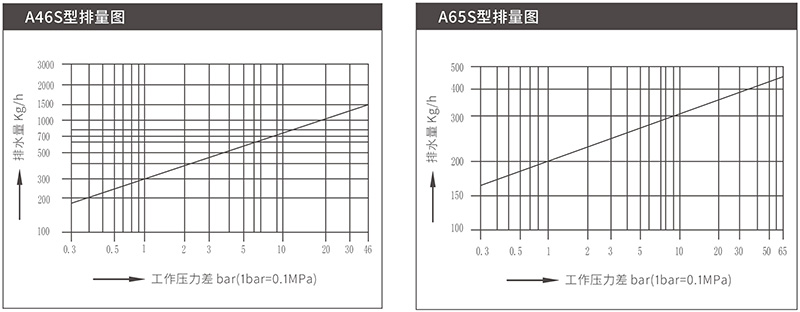

最大压差65bar,最大排量至1500Kg/h
材料表
阀体、阀盖: A105/F304/12Cr1MoV
阀座:马氏体不锈钢
阀瓣: 马氏体不锈钢
其它内件:不锈钢
| 限制条件 | |
| •设计压力(PMA) •A46型: 63bar •A65型: 110bar |
•最大工作压力(PMO)@最大工作温度(TMO) •A46型: 45bar@399℃ •A65型: 65bar@475℃ |
技术参数
| 型号 | A46 | A65 | |
| 连接形式 | 螺纹、焊接、配制法兰 | ||
| 安装方式 |
水平→、垂直↓(最好水平安装) | ||
| 最高工作压差(PMX) | (Z) | 0.3bar | |
| (A) | 46bar | 65bar | |

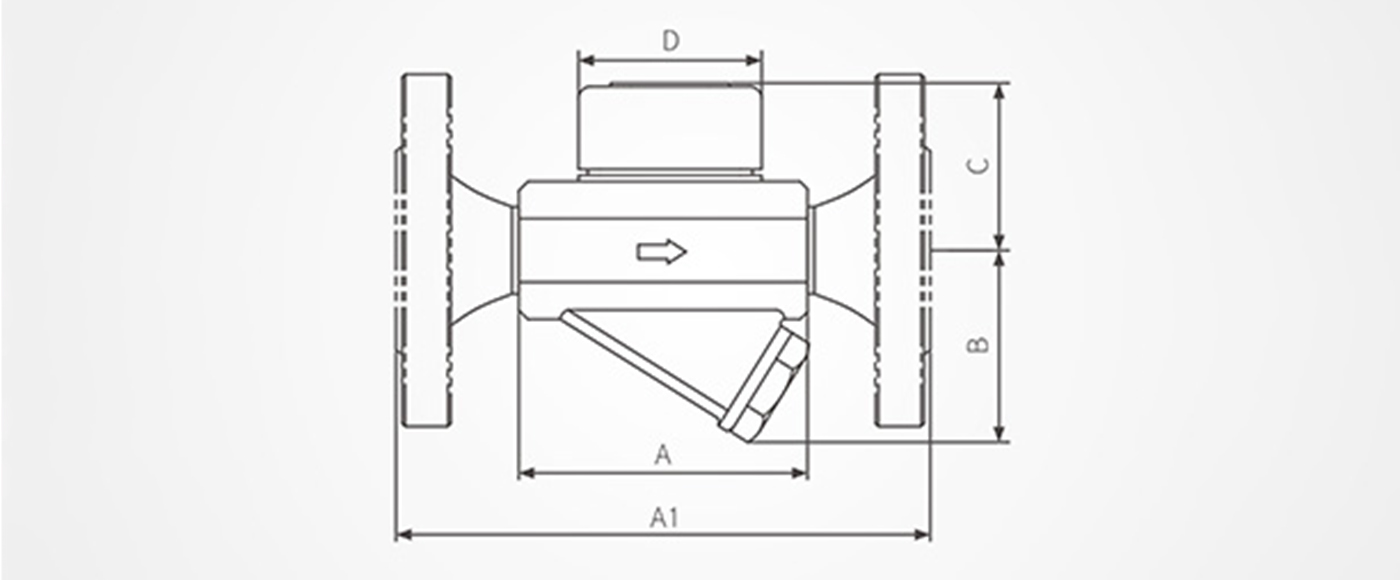

尺寸/重量(近似)mm和Kg

| 型号 | A46S(F)/A65S(F) | ||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 90 | / | |||||
| A1(mm) | 150 | 165 | 190 | 210 | 220 | ||
| B(mm) | 65 | ||||||
| C(mm) | 50 | ||||||
| D(mm) | 62 | ||||||
| 重量(Kg) | 螺纹 | 2.2 | / | ||||
| 法兰 | 6 | 7 | 8 | 11 | 12 | 14 | |
