标定排量
MFP14三泵组合装置
DN80-18000Kg/h
标定排量工况为动力压力8bar，扬程4米具体工况排量-详见MFP14-DN80*50泵排量x3
标定排量
MFP14三泵组合装置
DN80-18000Kg/h
标定排量工况为动力压力8bar，扬程4米具体工况排量-详见MFP14-DN80*50泵排量x3
| 限制条件(三泵组合装置) | •泵体设计条件:PN16 •泵口径:DN80*DN50 •储水罐为开式容器，不能承压。 •最大动力压力:蒸汽、空气或其它气体13.8bar •标准泵工作流体比重:0.8-1.0 •每次泵循环排量: 19.3L(平均)/单泵 |
MFT14-DN80*DN50三泵组合配置表
| 零件名称 | 零件型号 | 规格 | 数量 |
| 自动泵 | MET14 | DN80*DN50 | 3 |
| 止回阀(泵入口) | H71H | DN80 | 3 |
| 止回阀(泵出口) | DN50 | 3 | |
| 疏水阀 | FTGS14 | DN15 | 1 |
| 过滤器(泵入口) | YG45H | DN80 | 3 |
| 过滤器(动力汽入口) | YG45H | DN40 | 1 |
| 球阀(疏水阀出口) | Q11H | DN15 | 1 |
| 球阀(废气) | Q11H | DN25 | 3 |
| 波纹管截止阀 | WJ41H | DN80 | 3 |
| 排汽/气软管 | / | 3 | |
| 开式集水罐 | / | 1 | |
注:溢流口及排空口须连接到安全的位置
| 装置连接口 | •冷凝水入口:2*DN80、2*DN150 •排气口(通大气):DN200 •冷凝水出口:3*DN50 •动力介质入口:DN40 •溢流口:DN100 •连接口:DN40 |

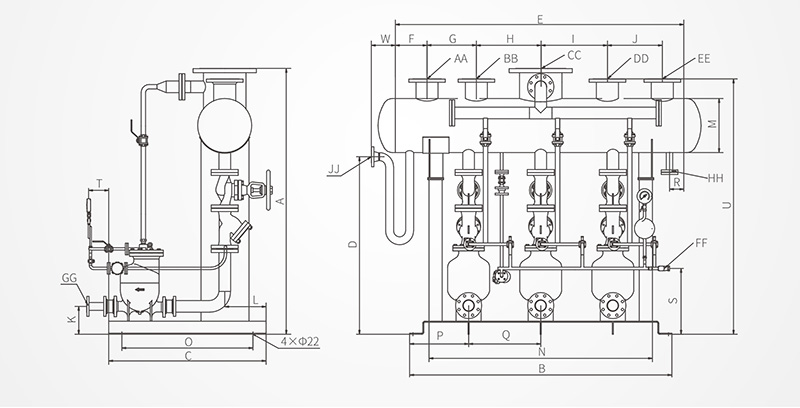

单泵组合装置 尺寸/重量(近似)mm和Kg
| 泵口径 | A | B | C | D | E | F | G | H | I | J |
|
N | O | P | |
| DN50*80 | 1820 | 2300 | 1600 | 1130 | 2180 | 430 | 350 | 400 | 400 | 350 | 195 | 500 | 1900 | 1500 | 550 |
| Q | R | S | T | U | W | AA | BB | CC | DD | EE | FF | GG | HH | JJ | |
| 600 | 80 | 550 | 250 | 1670 | 280 | DN100 | DN150 | DN300 | DN150 | DN100 | DN40 | DN50 | DN40 | DN100 |
