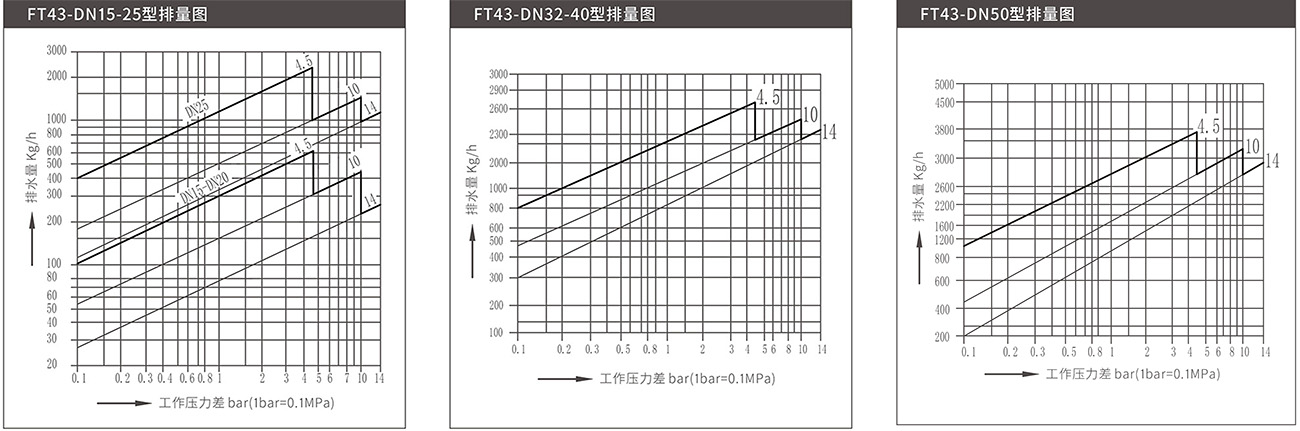

最大压差14bar，最大排量至3800Kg/h
特点

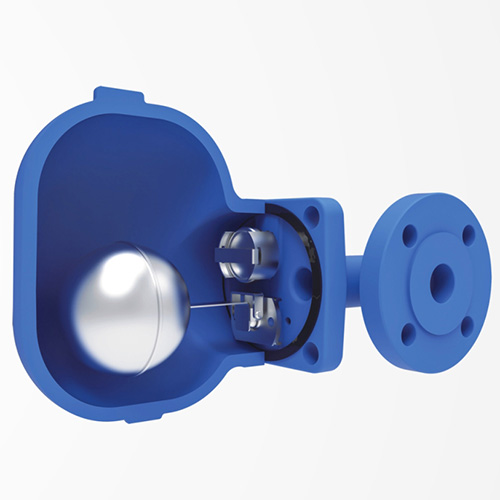

浮球带动杠杆自动调节排水阀座孔的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
最大压差14bar，最大排量至3800Kg/h
特点
浮球带动杠杆自动调节排水阀座孔的开度，工作连续，可实现小体积大容量连续排水。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
内置自动排空气装置，启动迅速，无空气气堵，排不可凝结气体性能好。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •阀体、阀盖:GGG40 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
•破蒸汽汽锁装置，型号后带有字母“C” 注:破蒸汽汽锁装置是为防止系统中出现蒸汽汽锁，选择加装破蒸汽汽锁装置的阀内仍带有排空气装置。 |
•设计压力(PMA):16bar •最大工作压力(PMO):14bar •最大工作温度(TMO):250°C |
注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂信置水平以保证浮球能自由垂直升降。 |

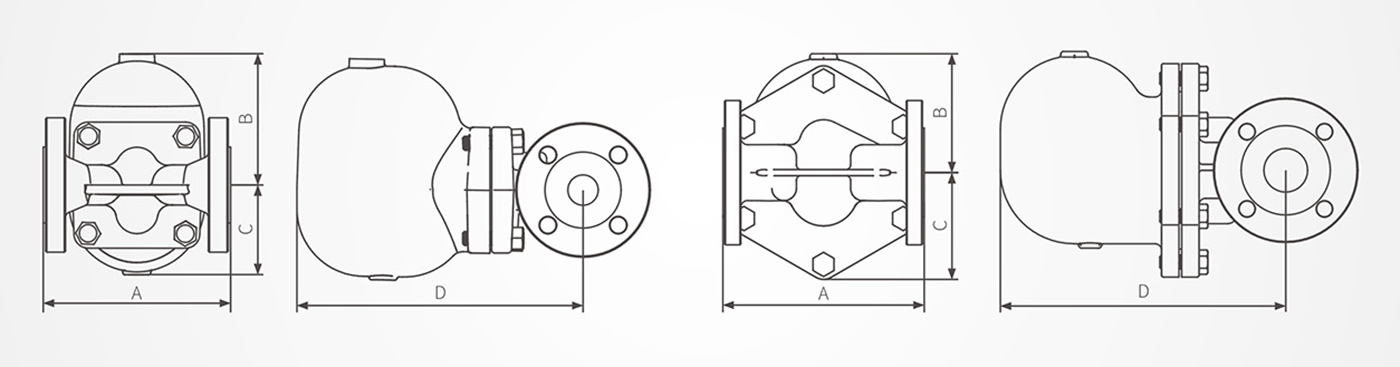

尺寸/重量(近似)mm和Kg
| 型号 | FT43 | ||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 150 | 160 | 230 | ||||
| B(mm) | 110 | 130 | 140 | ||||
| C(mm) | 80 | 110 | 125 | ||||
| D(mm) | 245 | 250 | 330 | 340 | |||
| 重量(Kg) | 法兰 | 7.5 | 8 | 8.5 | 20 | 20.5 | 29 |
技术参数
| 型号 | FT43 | |
| 连接形式 | 整体法兰 | |
| 安装方式 |
型号后带(R-L)从右至左水平连接← | |
| 型号后带(L-R)从左至右水平连接→ | ||
| 最高工作压差(PMX) | (A) | 4.5bar |
| (B) | 10bar | |
| (C) | 14bar | |
