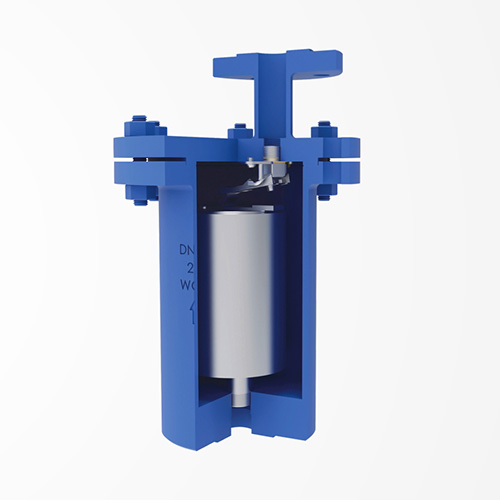

垂直安装(底进顶出)最大压差17bar，最大排量至9072Kg/h
材料表
阀体、阀盖:WCB/CF8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢

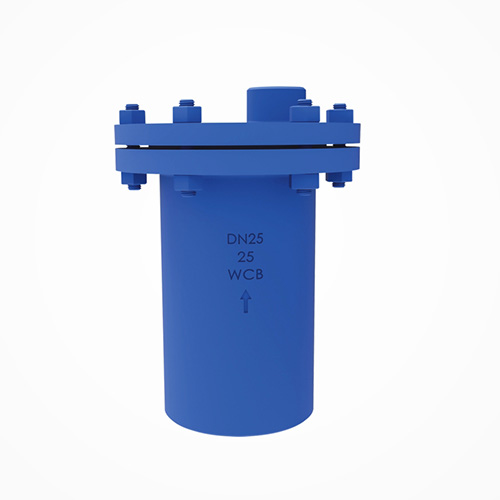

垂直安装(底进顶出)最大压差17bar，最大排量至9072Kg/h
材料表
阀体、阀盖:WCB/CF8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 选择项 | 限制条件(碳钢/不锈钢) | 安装说明 |
| •内置不锈钢止回阀(CV) •气孔通针(BVSW) |
•设计压力(PMA):25bar •最大工作压力(PMO):17bar •最大工作温度(TMO):300°C |
安装时保持阀体竖直，确保吊桶的上下垂直动作。 |

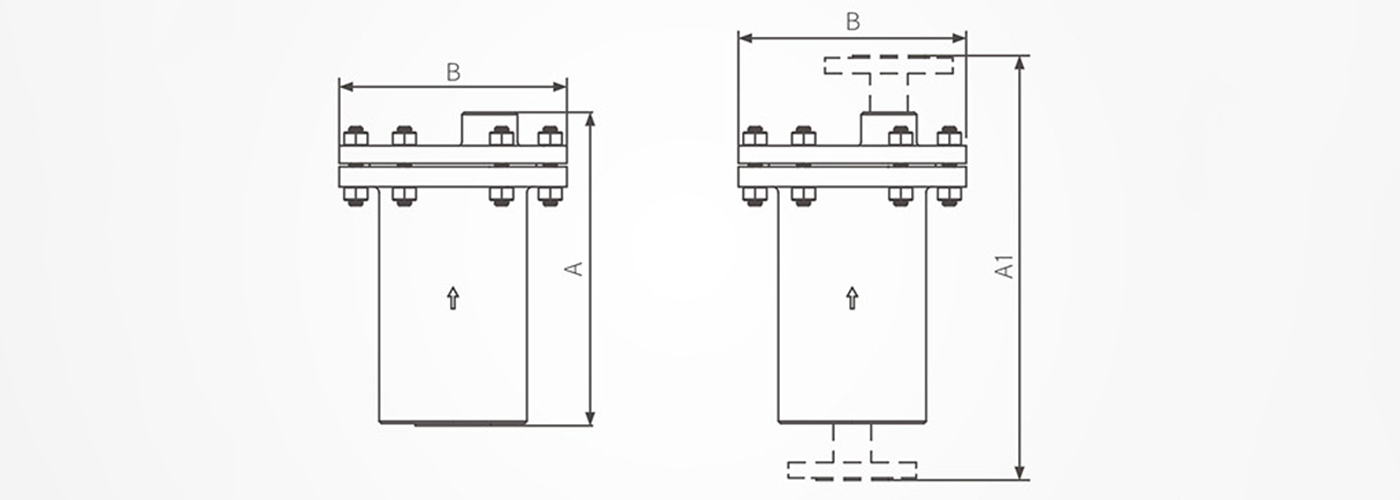

尺寸/重量(近似)mm和Kg
| 型号 | 211(F) | 212(F) | 213(F) | 214(F) | 215(F) | 216(F) | ||||||||||||||
| 公称通径 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | 25 | 32 | 40 | 50 | 25 | 32 | 10 | 50 | 32 | 40 | 50 | |
| A(mm) | 162 | 203 | 273 | 317 | 364 | 432 | ||||||||||||||
| A1(mm) | 212 | 253 | 323 | 367 | 414 | 482 | ||||||||||||||
| B(mm) | 108 | 133 | 162 | 190 | 216 | 250 | ||||||||||||||
| 重量(Kg) | 螺纹 | 2.5 | 5 | 9 | 14 | 19 | 32 | |||||||||||||
| 法兰 | 4 | 6 | 6.5 | 7 | 10 | 11 | 12 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 36 | 37 | 38 | ||

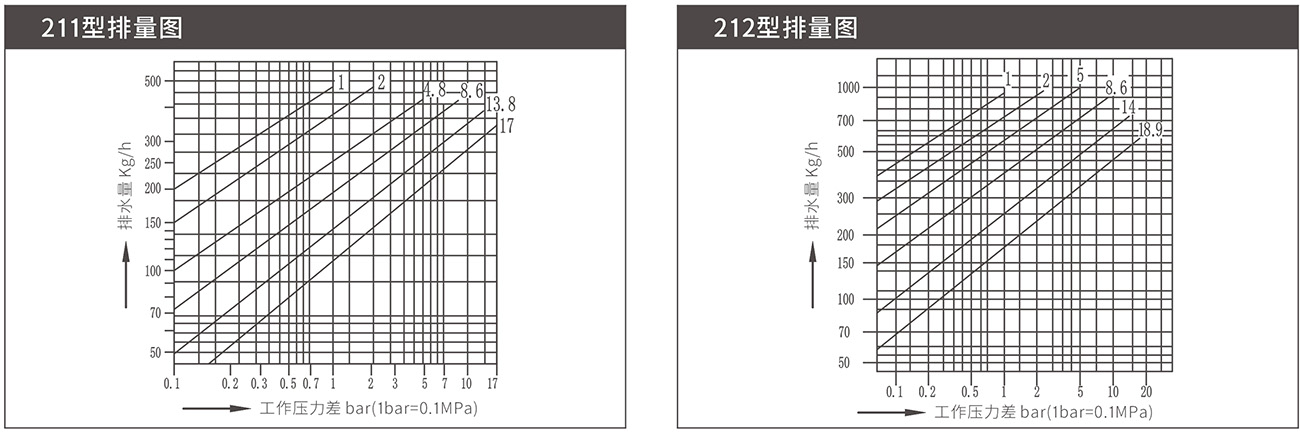

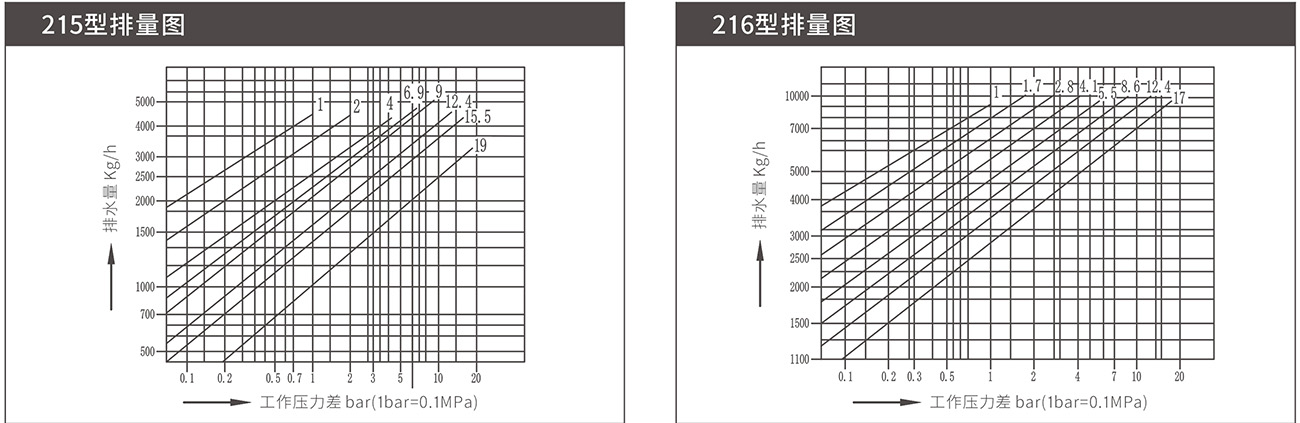

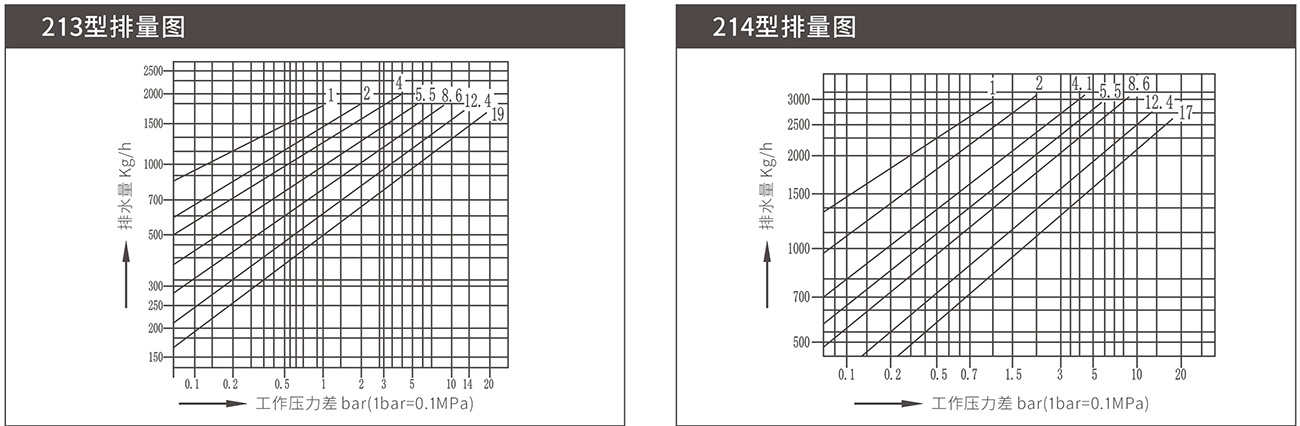

技术参数
| 型号 | 211 | 212 | 213 | 214 | 215 | 216 | |
| 连接形式 | 螺纹、承插焊、配制法兰 | ||||||
| 安装方式 | 垂直 | ||||||
| 最高工作压差(PMX) | (A) | 1bar | 1bar | 1bar | 1bar | 1bar | 1bar |
| (B) | 2bar | 2bar | 2bar | 2bar | 2bar | 1.7bar | |
| (C) | 4.8bar | 5bar | 4bar | 4.1bar | 4bar | 2.8bar | |
| (D) | 8.6bar | 8.6bar | 5.5bar | 5.5bar | 6.9bar | 4.1bar | |
| (E) | 13.8bar | 14bar | 8.6bar | 8.6bar | 9bar | 5.5bar | |
| (F) | 17bar | 18.9bar | 12.4bar | 12.4bar | 12.4bar | 8.6bar | |
| (G) | / | / | 19bar | 17bar | 15.5bar | 12.4bar | |
| (H) | / | / | / | / | 19bar | 17bar | |
