最大压差150bar，最大排量至500Kg/h
特点
通过调整冷凝水排放温度，可高效节约能量
抗水击、腐蚀和冰冻，排空气性能优良。
不受工作压力影响
最大压差150bar，最大排量至500Kg/h
特点
通过调整冷凝水排放温度，可高效节约能量
抗水击、腐蚀和冰冻，排空气性能优良。
不受工作压力影响
| 材料表 | 限制条件 | |
| •阀体、阀盖:A105、F22 •阀座:马氏体不锈钢 •阀瓣: 马氏体不锈钢 •双金属:铬镍不锈钢 •其他内件:不锈钢 |
设计压力(PMA): •TB51型: 110bar •TB61型: 160bam •TB71型: 160bar •TB82型: 320bar |
最大工作压力(PMO)@最大工作温度(TMO) •TB51型: 65bar@399℃ •TB71型: 105bar@510℃ •TB81型: 150bar@540℃ |
| 注意 | ||
| 疏水阀及其前端1m内最好不保温。如果疏水阀要排放到大气中，要保证排放到安全的地方，因为排放的冷凝水温度可能是100°C。 | ||

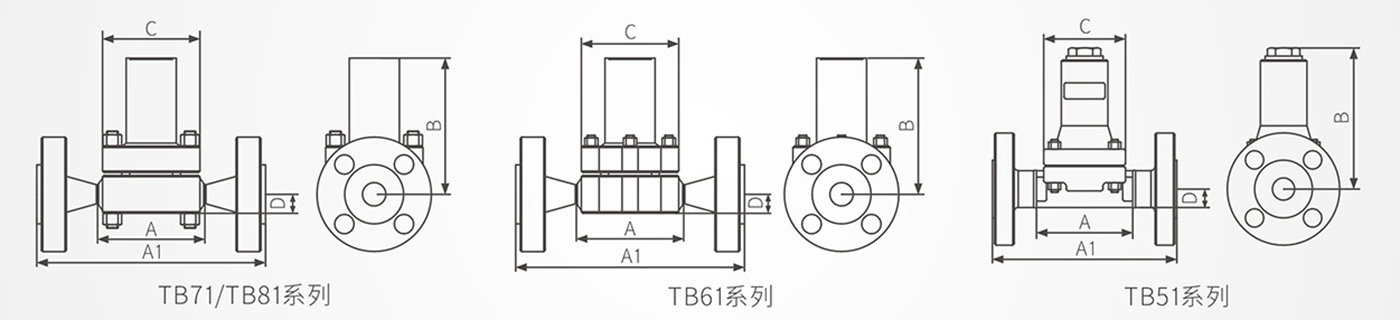

尺寸/重量(近似)mm和Kg
| 型号 | TB51(F) | TB61(F) | TB71(F) | TB81(F) | |||||||||||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 125 | 150 | / | 140 | / | 150 | / | 180 | / | ||||||||||||||||
| A1(mm) | 210 | 230 | 260 | 260 | 320 | 400 | |||||||||||||||||||
| B(mm) | 175 | 195 | 205 | 270 | |||||||||||||||||||||
| C(mm) | 102 | 140 | 160 | 180 | |||||||||||||||||||||
| D(mm) | 23 | 32 | 35 | 40 | |||||||||||||||||||||
| 重量(Kg) | 焊接 | 6.5 | 7 | / | 10 | / | 15 | / | 25 | / | |||||||||||||||
| 法兰 | 8 | 8.5 | 9 | 11 | 12 | 13 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 23 | 25 | 28 | 29 | 30 | 32 | 33 | 35 | |
技术参数
| 型号 | TB51 | TB61 | TB71 | TB81 | |
| 连接形式 | 焊接、配制法兰 | ||||
| 安装方式 |
任意方向 | ||||
| 最高工作压差(PMX) |
(A) | 45bar | 80bar | 105bar | 150bar |
| (B) | 65bar | / | / | / | |
