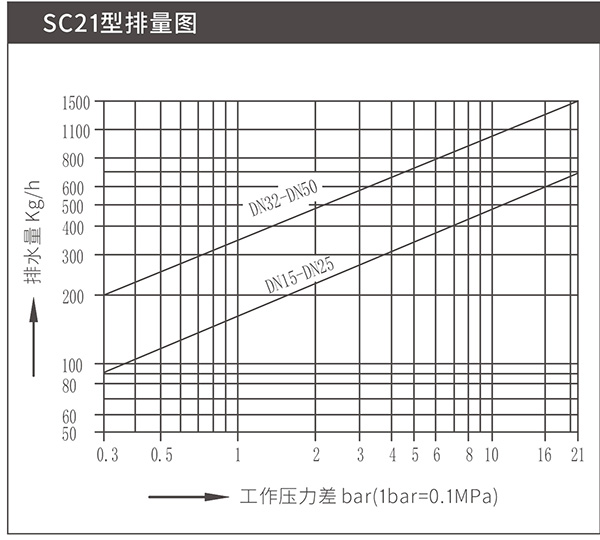

水平安装，最大压差21bar，最大排量至1500Kg/h
特点

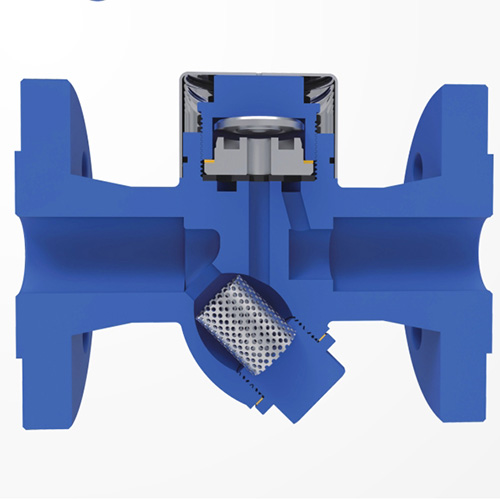

阀座排水孔设置为均布三孔，动作稳定，阀座磨损少隔热罩减少了空打现象。
在线更换型阀座模块，维护简单。
水平安装，最大压差21bar，最大排量至1500Kg/h
特点
阀座排水孔设置为均布三孔，动作稳定，阀座磨损少隔热罩减少了空打现象。
在线更换型阀座模块，维护简单。
| 材料表 | 限制条件(碳钢/不锈钢) |
| •阀体、阀盖: FC450 •阀座:马氏体不锈钢 •阀瓣: 马氏体不锈钢 •其它内件:不锈钢 |
•设计压力(PMA):25bar •最大工作压力(PMO):21bar •最大工作温度(TMO):232℃ |
技术参数
| 型号 | SC21 | SC21F | |
| 连接形式 | 螺纹、法兰 | ||
| 安装方式 |
水平→、垂直↓(最好水平安装) | ||
| 最高工作压差(PMX) | (Z) | 0.3bar | |
| (A) | 21bar | ||

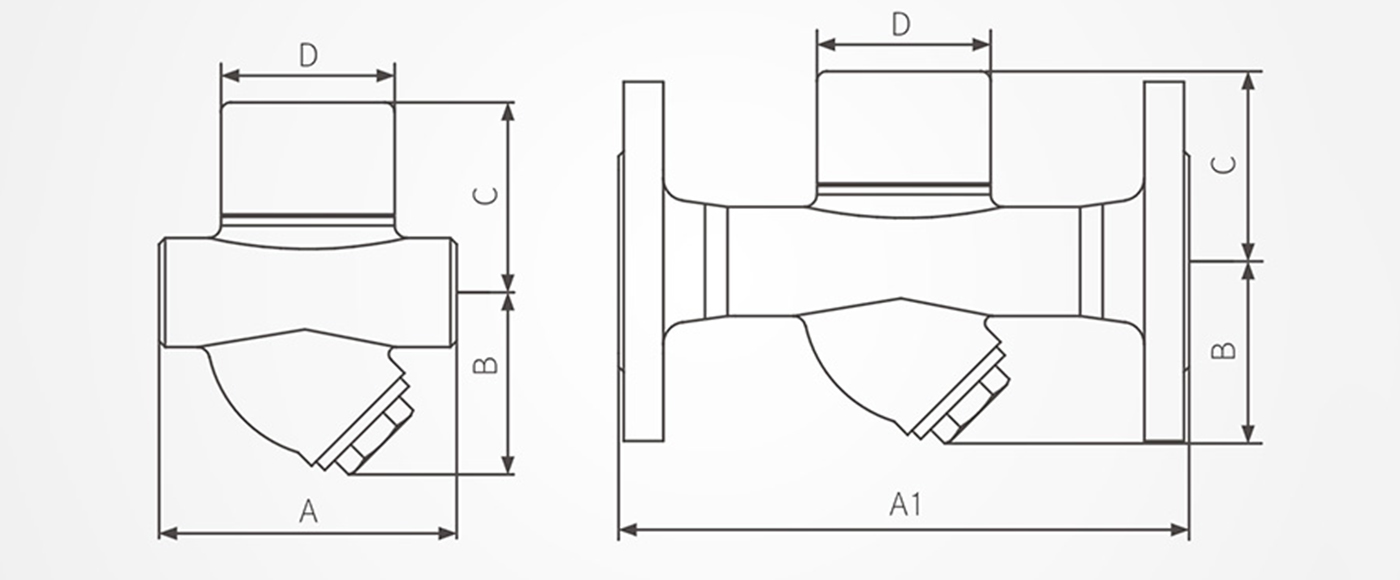

尺寸/重量(近似)mm和Kg
| 型号 | SC21 | SC21F | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 75 | 85 | 95 | 130 | 150 | / | |||||||
| A1(mm) | / | 150 | 160 | 210 | 230 | ||||||||
| B(mm) | 55 | 60 | 70 | 80 | 85 | 65 | 75 | 80 | 90 | ||||
| C(mm) | 40 | 45 | 80 | 45 | 50 | 80 | 90 | ||||||
| D(mm) | 45 | 60 | 45 | 60 | |||||||||
| 重量(Kg) | 焊接 | 1 | 1.3 | 2.8 | 3.5 | / | |||||||
| 法兰 | / | 2.6 | 3 | 4 | 7 | 7.5 | 8 | ||||||
