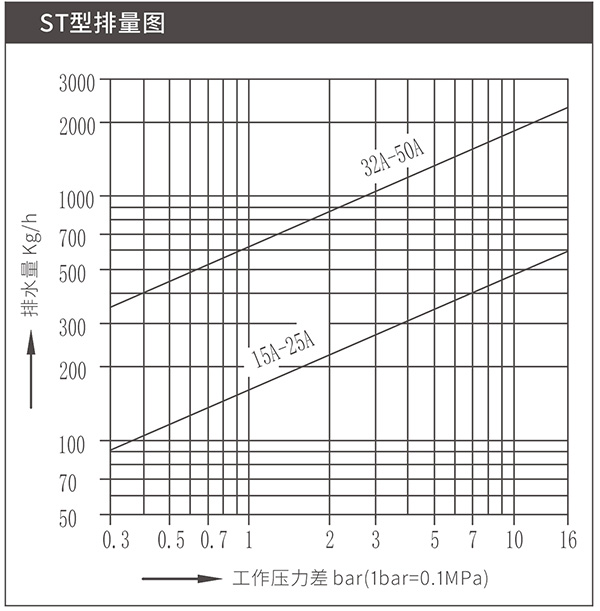

水平安装，最大压差16bar，最大排量至2200Kg/h
特点

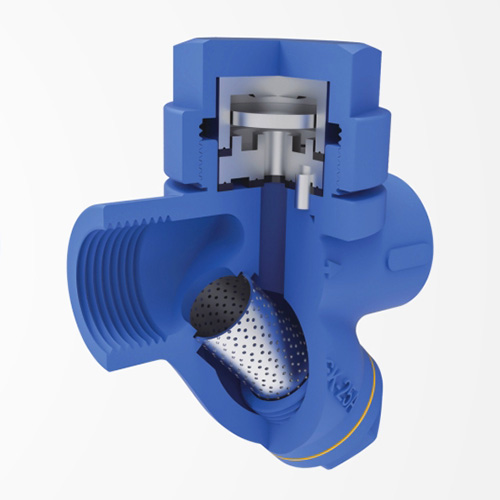

阀座排水孔设置为均布三孔，动作稳定，阀座磨损少。
隔热罩减少了空打现象。
水平安装，最大压差16bar，最大排量至2200Kg/h
特点
阀座排水孔设置为均布三孔，动作稳定，阀座磨损少。
隔热罩减少了空打现象。
| 材料表 | 限制条件(碳钢/不锈钢) |
| •阀体、阀盖:FC250 •阀座:马氏体不锈钢 •阀瓣:马氏不锈钢 •其它内件:不锈钢 |
•设计压力(PMA): 20bar •最大工作压力(PMO): 16bar •最大工作温度(TMO): 220℃ |
技术参数
| 型号 | ST-8LS | ST-T3 | |
| 连接形式 | 螺纹、法兰 | ||
| 安装方式 |
水平→、垂直↓(最好水平安装) | ||
| 最高工作压差(PMX) | (Z) | 0.3bar | |
| (A) | 16bar | ||

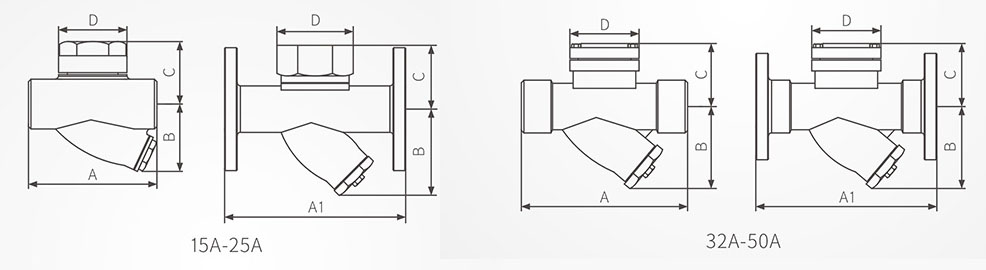

尺寸/重量(近似)mm和Kg
| 型号 | ST-8LS | ST-T3 | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 95 | 105 | 110 | 185 | 200 | / | |||||||
| A1(mm) | / | 140 | 160 | 182 | 245 | 267 | |||||||
| B(mm) | 55 | 65 | 110 | 125 | 70 | 80 | 90 | 110 | 120 | ||||
| C(mm) | 55 | 90 | 110 | 60 | 65 | 90 | 110 | ||||||
| D(mm) | 60 | 100 | 110 | 73 | 100 | 110 | |||||||
| 重量(Kg) | 焊接 | 1.2 | 1.6 | 1.8 | 7 | 7 | 9 | / | |||||
| 法兰 | / | 3 | 3.5 | 5 | 9 | 9.5 | 12 | ||||||
