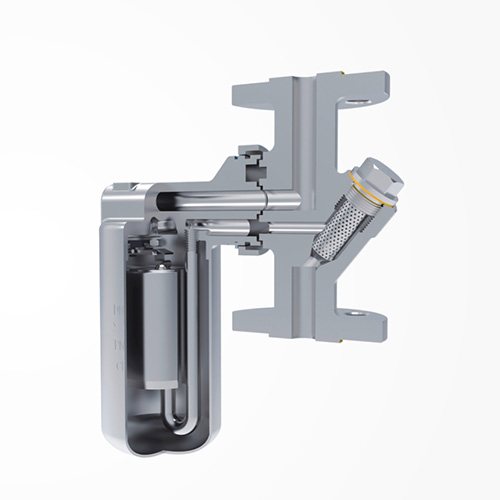

全不锈钢，带万向接头，最大压差28bar，最大排量至590Kg/h
特点
2000系列的万向接头可以迅速地把倒置桶疏水阀安装在任何管道中长期使用，根本不用改动管道，这样既得到了倒置桶型操作原理的可靠性，又具有采用全不锈钢结构的全部优点。万向接头还使该阀增加了在管线上迅速方便更换的特点。此外，万向接头带有一个内置过滤器
全封闭，有弹性的外壳
紧凑、轻巧
耐冻结、无损害
全不锈钢，带万向接头，最大压差28bar，最大排量至590Kg/h
特点
2000系列的万向接头可以迅速地把倒置桶疏水阀安装在任何管道中长期使用，根本不用改动管道，这样既得到了倒置桶型操作原理的可靠性，又具有采用全不锈钢结构的全部优点。万向接头还使该阀增加了在管线上迅速方便更换的特点。此外，万向接头带有一个内置过滤器
全封闭，有弹性的外壳
紧凑、轻巧
耐冻结、无损害
| 材料表 | 限制条件 | 安装说明 |
| •阀体:SS30408 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
最大工作压力(PMO)@最大工作温(TMO) •2010、2011型: 28bar@427°C •2022型: 45bar@316℃ |
安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口不平，同时疏水阀安装在排水点的下方，以保持阀内的水封。 |

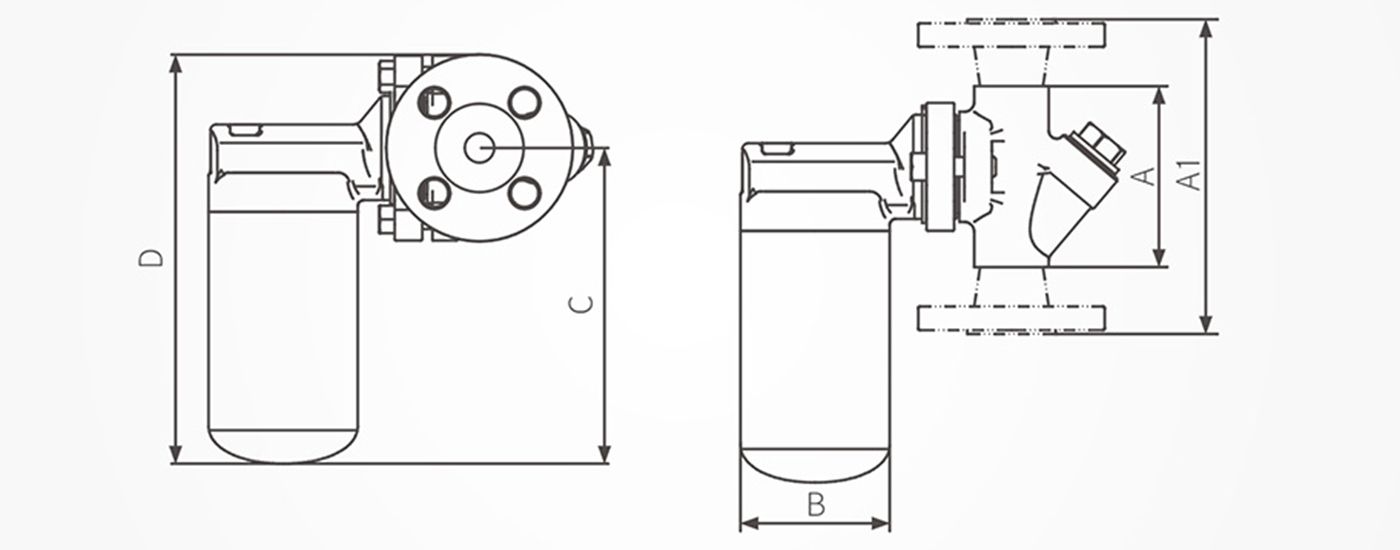

尺寸/重量(近似)mm和Kg
| 型号 | 2010 | 2011 | 2022 | |||||||
| 公称通径 | 15 | 20 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 95 | |||||||||
| A1(mm) | 160 | 190 | 230 | |||||||
| B(mm) | 68 | 76 | 108 | |||||||
| C(mm) | 113 | 140 | 187 | |||||||
| D(mm) | 170 | 210 | 240 | |||||||
| 重量(Kg) | 螺纹 | 2.2 | 2.5 | 3 | ||||||
| 法兰 | 3.5 | 4 | 4.5 | 4 | 4.5 | 5.5 | 5 | 5.5 | 6.5 | |

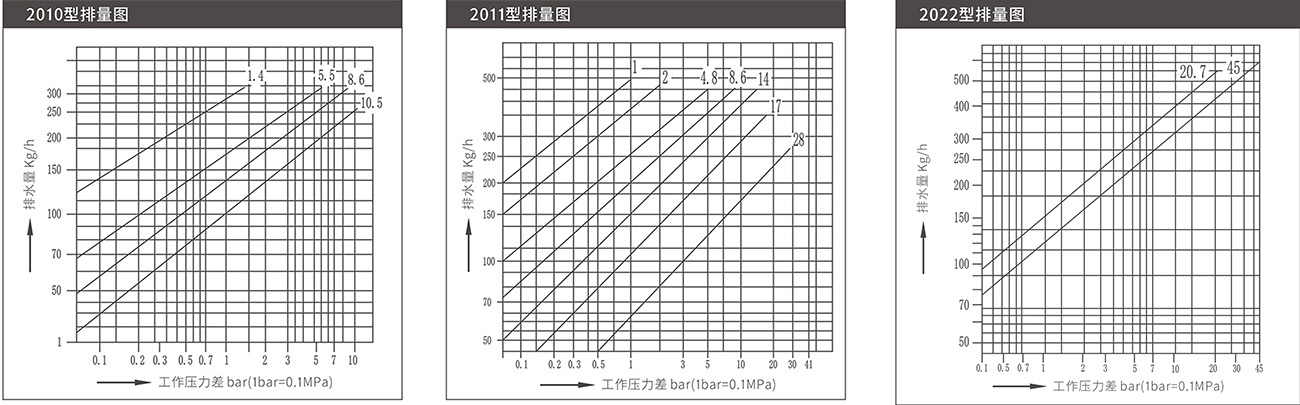

技术参数
| 型号 | 2010 | 2011 | 2022 | |
| 连接形式 | 螺纹、承插焊、法兰 | |||
| 安装方式 | 任意方向 | |||
| 最高工作压差(PMX) | (A) | 1.4bar | 2bar | 20.7bar |
| (B) | 5.5bar | 4.8bar | 45bar | |
| (C) | 8.6bar | 8.6bar | / | |
| (D) | 10.5bar | 14bar | / | |
| (E) | / | 17bar | / | |
| (F) | / | 28bar | / | |
订货须知
请注明:
.型号
·公称通径
·最小、最大工作压差
·连接方式及标准
·选择项
