波纹管密封截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，确保设备的安全性，同时达到节能效果。
该阀采用锥面阀芯代替平阀芯，密封面不残留杂质，在关闭时，密封面具有自清洁使用。借助锥面阀芯可以合阀杆轴向力转化为密封力时具有更好的密封性能。
应用于蒸汽和冷凝水、工艺流体、热水和冷水、热油、压缩空气和其它气体系统。
工作
波纹管密封截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，确保设备的安全性，同时达到节能效果。
该阀采用锥面阀芯代替平阀芯，密封面不残留杂质，在关闭时，密封面具有自清洁使用。借助锥面阀芯可以合阀杆轴向力转化为密封力时具有更好的密封性能。
应用于蒸汽和冷凝水、工艺流体、热水和冷水、热油、压缩空气和其它气体系统。
| 特点 | 材料表 | 限制条件(碳钢/不锈钢) |
| •填料+波纹管的双重密封，杜绝跑、冒、滴、漏 •锥面密封阀芯，可定制密封面材质 |
•阀体、阀盖:GS-C25、CF8、CF3M •阀杆: 20Cr13、F304、F316 •波纹管:SS304、SS316L •阀瓣:20Cr13、F304、F316、Stellite •阀座:20Cr13、F304、F316、Stellite |
•设计压力(PMA):40bar •最大工作压力(PMO):40bar •最大工作温度(TMO):343°C |
技术参数
| 型号 | WJ41H |
| 最高允许压力 | 40bar |
| 最高允许温度 | 343℃ |
| 安装形式 | 法兰 |

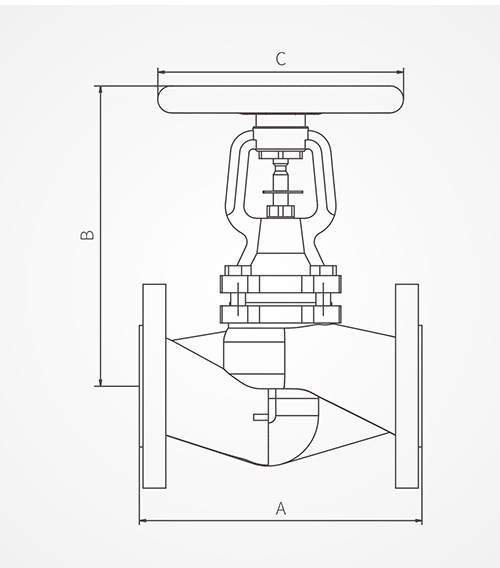

尺寸/重量(近似)mm和Kg
| 型号 | 铸造WJ41H | |||||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| A(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| B(mm) | 220 | 240 | 255 | 260 | 280 | 305 | 380 | 410 | 470 | 650 | 800 | 900 | 1040 | 1150 | ||
| C(mm) | 140 | 160 | 180 | 200 | 220 | 280 | 320 | 350 | 450 | 500 | 550 | 600 | 650 | |||
