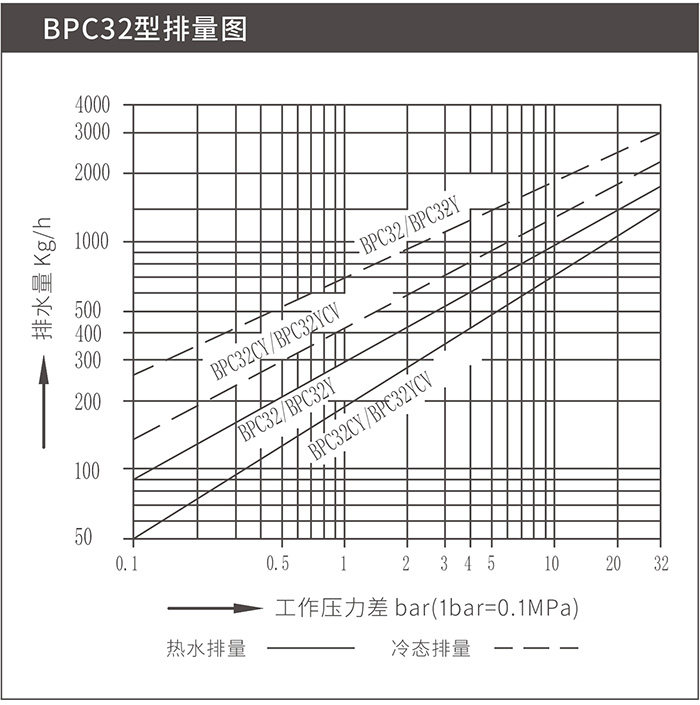

任意安装，最大压差32bar，最大排量:(冷水2800Kg/h)、(热水1850Kg/h)
特点

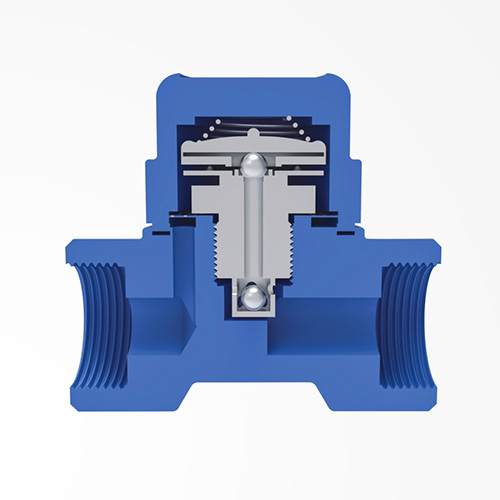

液囊采用特殊工艺制作，耐压强度高，对温度的敏感性好。
重量轻，设计紧凑，易于安装。
能在压力变化很大的范围内正常工作。
可任意方向安装。
任意安装，最大压差32bar，最大排量:(冷水2800Kg/h)、(热水1850Kg/h)
特点
液囊采用特殊工艺制作，耐压强度高，对温度的敏感性好。
重量轻，设计紧凑，易于安装。
能在压力变化很大的范围内正常工作。
可任意方向安装。
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •阀体、阀盖:A105、F304 •阀座:不锈钢·阀瓣: 不锈钢 •液囊:5℃℃、15℃可选 •其它内件:不锈钢 |
•内置不锈钢止回阀(在型号后加CV) | •设计压力(PMA):50bar •最大工作压力(PMO):32bar •最大工作温度(TMO):400℃ |
冷凝水排放到具有背压的冷凝水回收管线时，建议在疏水阀后安装止回阀。 |
技术参数
| 型号 | BPC32 | BPC32Y | |
| 连接形式 | 焊接、配制法兰 | ||
| 安装方式 |
任意方向 | ||
| 最高工作压差(PMX) | (A) | 32bar | |

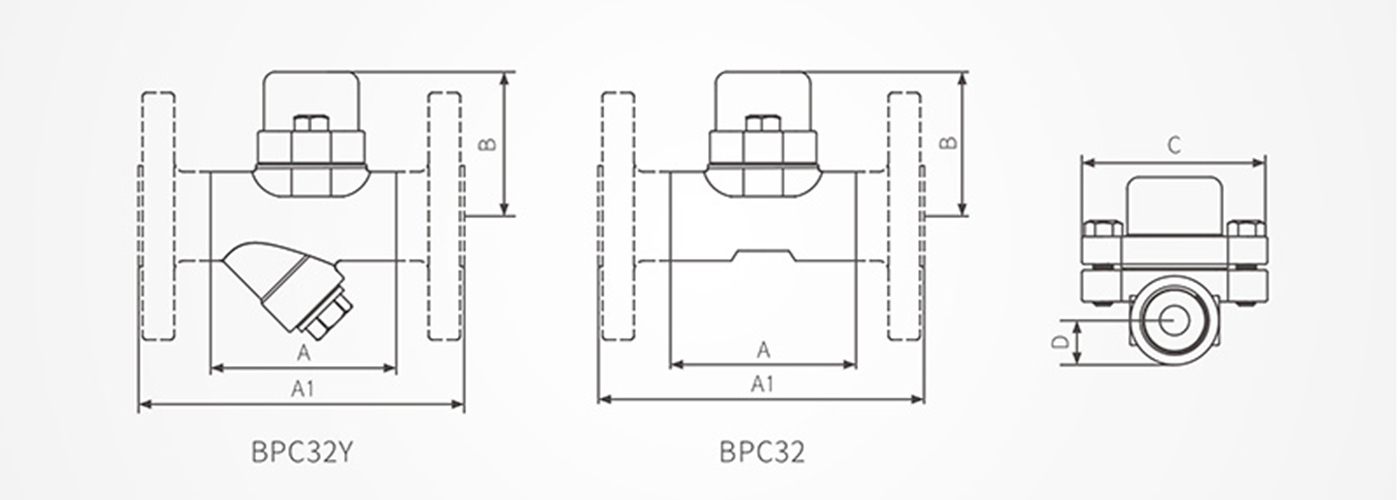

尺寸/重量(近似)mm和Kg
| 型号 | BPC32(F) | BPC32Y(F) | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 95 | / | 100 | / | |||||||||
| A1(mm) | 150 | 160 | 210 | 230 | 150 | 160 | 210 | 230 | |||||
| B(mm) | 64 | ||||||||||||
| C(mm) | 95 | ||||||||||||
| D(mm) | 17 | 19 | 23 | 30 | 17 | 19 | 23 | 30 | |||||
| E(mm) | / | 60 | 65 | ||||||||||
| 重量(Kg) | 螺纹 | 1.7 | 2 | / | 1.7 | 2 | / | ||||||
| 法兰 | 3 | 3.5 | 4.2 | 5.5 | 6 | 7 | 3 | 3.5 | 4.5 | 5.5 | 6 | 7 | |
