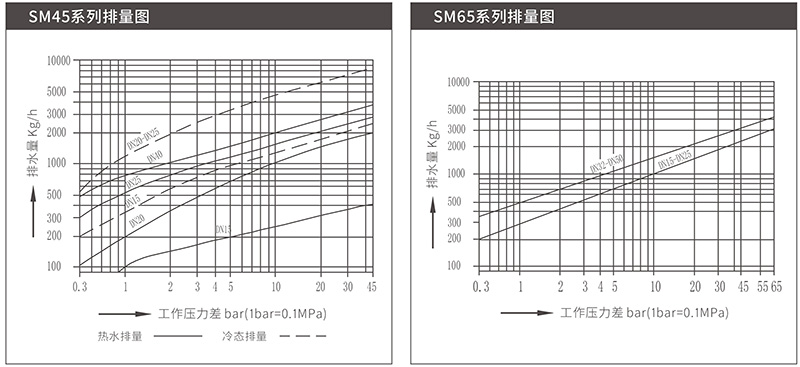

最大压差65bar，最大排量至4200Kg/h
特点
负压状态阀就关闭，起到止回作用
防冻、抗水击，经久耐用。
设计结构紧凑，安装、维修方便。
最大压差65bar，最大排量至4200Kg/h
特点
负压状态阀就关闭，起到止回作用
防冻、抗水击，经久耐用。
设计结构紧凑，安装、维修方便。
| 材料表 | 限制条件 (球墨) | |
| •阀体、阀盖:A105、F11 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •双金属:铬镍不锈钢 •其它内件:不锈钢 |
设计压力(PMA): •SM45型: 110bar •SM65型: 160bar |
最大工作压力(PMO)@最大工作温度(TMO) •SM45型:45bar@450℃ •SM65型:65bar@475℃ |
| 注意 | ||
| SM型应水平安装，确保双金属元件处于水平方向，阀盖位于顶部。当使用电弧焊接疏水阀至管道上时，无需将双金属元件取出， | ||
技术参数
| 型号 | SM45 | SM65 | |
| 连接形式 | 焊接、配制法兰 | ||
| 安装方式 |
任意方向 | ||
| 最高工作压差(PMX) | (A) | 45bar | 65bar |

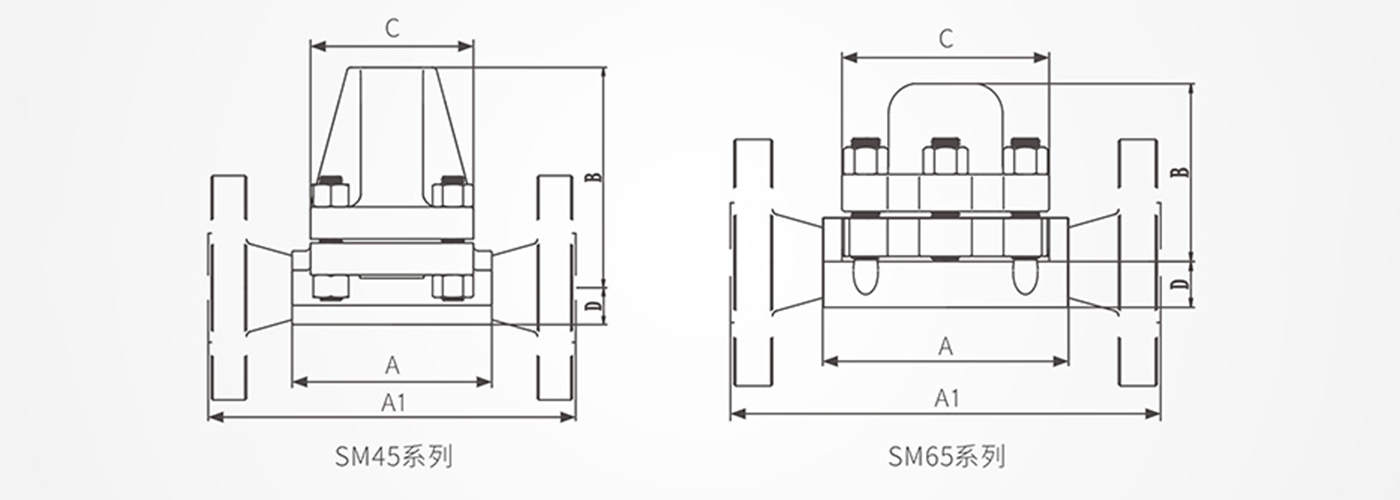

尺寸/重量(近似)mm和Kg
| 型号 | SM45(F) | SM65(F) | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 130 | 150 | / | 140 | 190 | / | |||||||
| A1(mm) | 210 | 230 | 260 | 230 | 260 | ||||||||
| B(mm) | 138 | 146 | 130 | ||||||||||
| C(mm) | 102 | 118 | |||||||||||
| D(mm) | 24 | 30 | 30 | ||||||||||
| 重量(Kg) | 焊接 | 5 | 6 | / | |||||||||
| 法兰 | 7 | 8 | 9 | 11 | 12 | 13 | 10 | 11 | 13 | 15 | 16 | 17 | |
