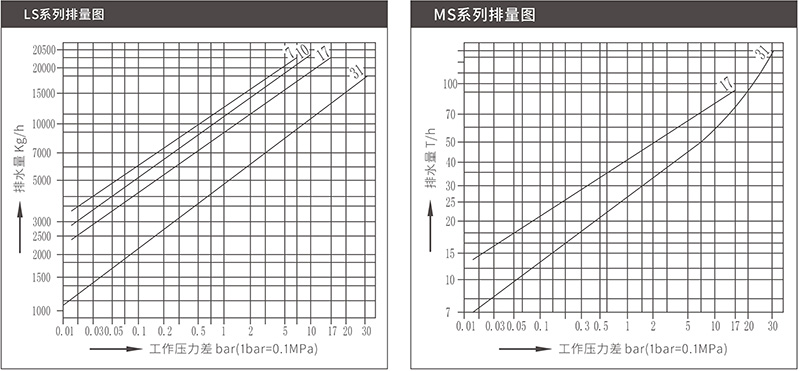

最大压差31bar，最大排量至127000Kg/h
特点

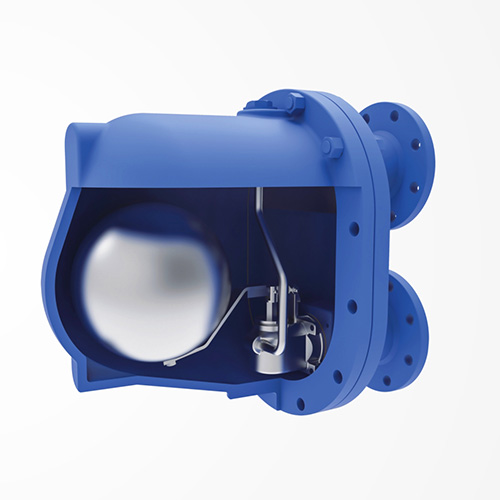

平衡双阀座设计，体积小超大排量在特大排量场合更能发挥优越性。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
最大压差31bar，最大排量至127000Kg/h
特点
平衡双阀座设计，体积小超大排量在特大排量场合更能发挥优越性。
阀体内设防冲蚀挡板，防止汽流冲击浮球。
| 材料表 | 选择项 | 限制条件 |
| •阀体、阀盖: 碳钢、不锈钢 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
•内置真空破坏器(在型号后加VB) •入口带过滤器(在型号后加X) •出口带不锈钢止回阀(在型号后加CV) |
•设计压力(PMA):50bar •最大工作压力(PMO):31bar •最大工作温度(TMO):343℃ |
| 安装说明 | ||
| 注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降。当排量接近疏水阀的最大排量时，建议加大排水管线尺寸，可以解决疏水阀出口处闪蒸凝结水的阻塞，从而降低疏水阀的背压。在确定排水管线尺寸时，还应考虑凝结水系统的压力。 | ||
技术参数
| LSF、 MSF | 法兰 | ||
| MSFV | 垂直法兰↓ | ||
| MSFL |
水平 (左至右)→ | ||
| MSFR | 水平(右至左)← | ||
| 型号 | LS | MS | |
| 连接形式 | 螺纹、配制法兰 | ||
| 最高工作压差(PMX) |
(A) | 7bar | 17bar |
| (B) | 10bar | 31bar | |
| (C) | 17bar | / | |
| (D) | 31bar | / | |

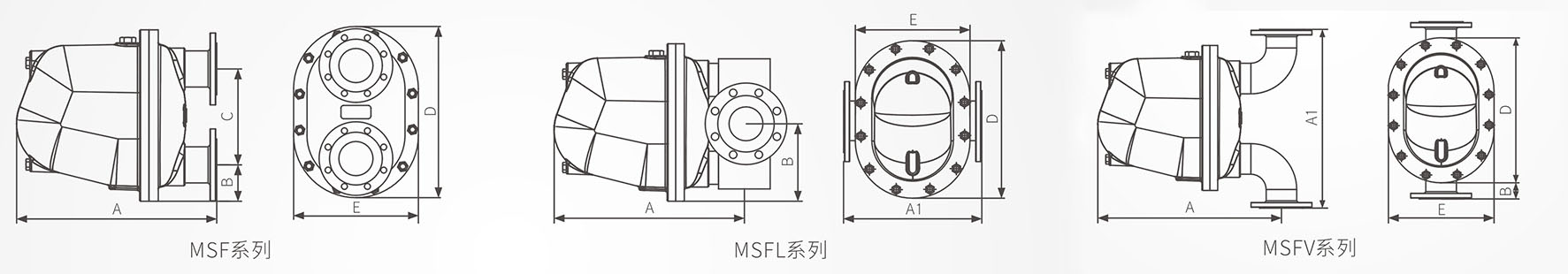

尺寸/重量(近似)mm和Kg
| 型号 | LSF | MSF | MSFL(R) | MSFV | |||||||||
| 公称通径 | 50 | 65 | 80 | 100 | 80 | 100 | 125 | 150 | 80 | 100 | 125 | 150 | |
| A(mm) | 585 | 600 | 635 | 680 | |||||||||
| A1(mm) | / | 420 | 450 | 600 | 650 | ||||||||
| B(mm) | 106 | 255 | 45 | ||||||||||
| C(mm) | 287 | / | / | ||||||||||
| D(mm) | 510 | ||||||||||||
| E(mm) | 375 | ||||||||||||
| 重量(Kg) | 法兰 | 90 | 93 | 110 | 115 | 100 | 115 | ||||||
