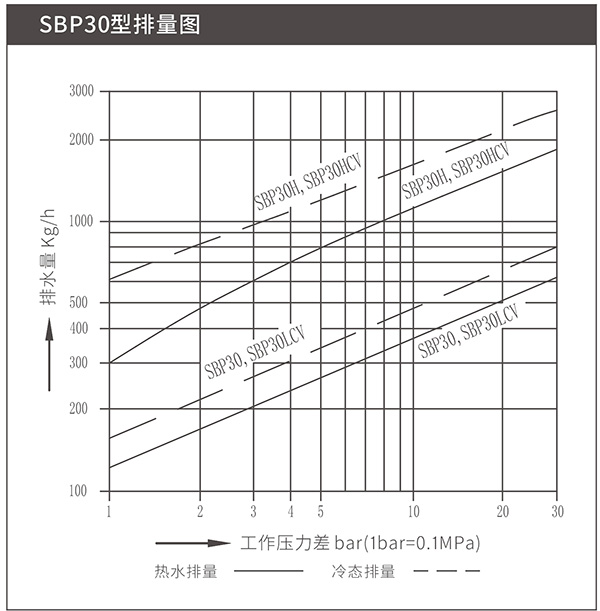

水平安装，最大压差30bar，最大排量:(冷水2600Kg/h)、(热水1800Kg/h)
特点
全密封型设计，结构紧凑。
抗水击。
水平安装，最大压差30bar，最大排量:(冷水2600Kg/h)、(热水1800Kg/h)
特点
全密封型设计，结构紧凑。
抗水击。
| 材料表 | 限制条件 | 注意 |
| •阀体、阀盖:奥氏体不锈钢 •阀座: 不锈钢 •阀瓣: 不锈钢 •液囊:不锈钢 •其它内件:不锈钢 |
•设计压力(PMA):50bar •最大工作压力(PMO):30bar •最大工作温度(TMO):285℃ |
疏水阀应水平安装，确保液囊处于水平位置且阀盖位于顶部，疏水阀上游应有冷却段。当使用电弧煌连接疏水阀到管道上时，无需将液囊取出。为方便维修和更换，疏水阀上下游应安装合适的截止阀。 |
技术参数
| 型号 | SBP30(F) | ||||
| 连接形式 | 15 | 20 | 25 | ||
| 安装方式 |
任意方向 | ||||
| 过冷度 | 5℃ | 15℃ | |||
| 最高工作压差(PMX) | (A) | 30bar | |||

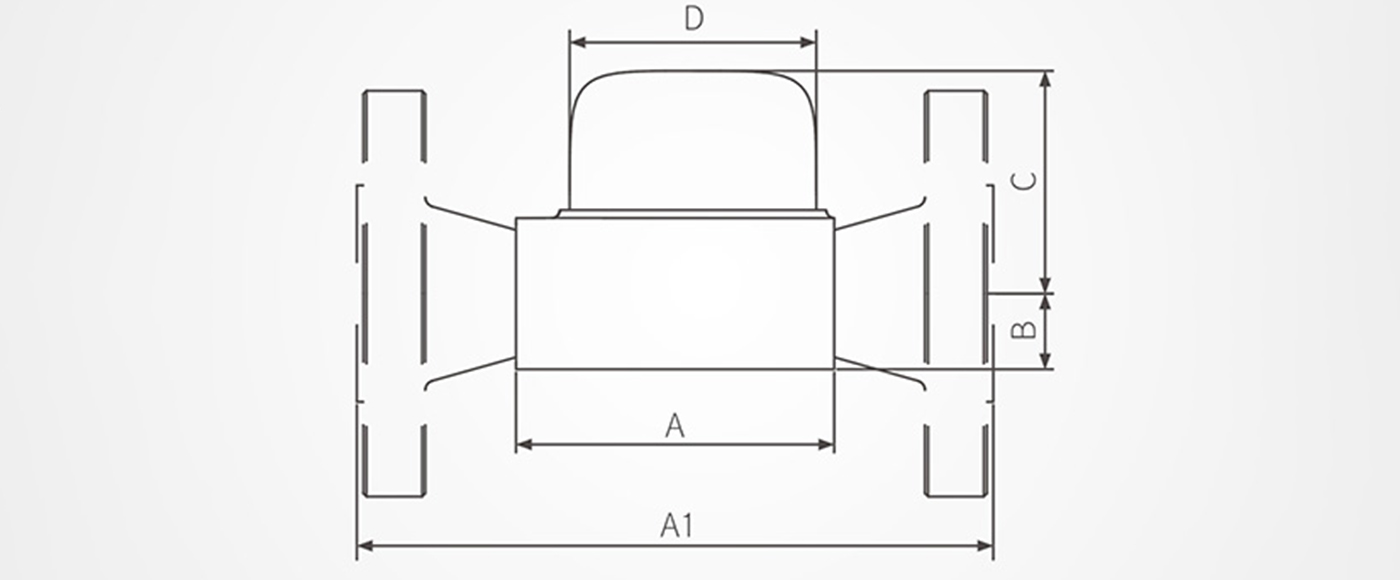

尺寸/重量(近似)mm和Kg
| 型号 | SBP30(F) | |||
| 公称通径 | 15 | 20 | 25 | |
| A(mm) | 80 | / | ||
| A1(mm) | 150 | 160 | ||
| B(mm) | 20 | |||
| C(mm) | 56 | |||
| D(mm) | 63 | |||
| 重量(Kg) | 螺纹 | 1 | ||
| 法兰 | 2.2 | 2.4 | 3 | |
