工作
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。属于一种自动阀门。
对夹止回阀设计安装在法兰之间，适用于过程管道、热水系统、蒸汽和冷凝水等系统中的各种流体。
注:对夹式止回阀不适用于有严重脉动的场合，比如压缩机的出口。
工作
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。属于一种自动阀门。
对夹止回阀设计安装在法兰之间，适用于过程管道、热水系统、蒸汽和冷凝水等系统中的各种流体。
注:对夹式止回阀不适用于有严重脉动的场合，比如压缩机的出口。
| 特点 | 材料表 | 限制条件 |
| •外形尺寸小、质量轻、维护保养方便 •阀瓣关闭快速，水锤压力小 •水平、垂直管道均可使用，安装方便 •流道通畅、流体阻力小 •动作灵敏、密封性好 •阀瓣行程短、关闭冲击力小 |
•阀体: 奥氏体不锈钢 •阀瓣:马氏体不锈钢 •阀座:马氏体不锈钢 •弹簧: 304 |
•设计压力(PMA):25bar •最大工作压力(PMO):25bar •最大工作温度(TMO):343°C |
技术参数
| 型号 | S7 |
| 连接形式 | 法兰 |
| 安装形式 | 水平、垂直 |

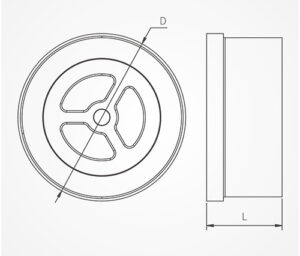

尺寸/重量(近似)mm和Kg
| 型号 | H71 | ||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A(mm) | 28 | 30 | 35 | 40 | 45 | 56 | 60 | 70 | |
| B(mm) | 52 | 62 | 72 | 83 | 93 | 109 | 129 | 144 | 168 |
| C(mm) | 0.12 | 0.25 | 0.35 | 0.5 | 0.8 | 1.2 | 2.2 | 3.1 | 7 |
