工作
该阀采用锥面阀芯代替平阀芯，密封面不残留杂质，在关闭时，密封面具有自清洁使用。借助锥面阀芯可以合阀村轴向力转化为密封力时具有更好的密封性能。
应用于蒸汽和冷凝水、工艺流体、热水和冷水、热油、压缩空气和其它气体系统。
工作
该阀采用锥面阀芯代替平阀芯，密封面不残留杂质，在关闭时，密封面具有自清洁使用。借助锥面阀芯可以合阀村轴向力转化为密封力时具有更好的密封性能。
应用于蒸汽和冷凝水、工艺流体、热水和冷水、热油、压缩空气和其它气体系统。
| 特点 | •整体法兰锻造的波纹管密封截止阀其阀体与铸件比较，具有更加均匀的结构，更好的密度，更好的强度及更小的寸误差。 •整体热锻工艺，材料密度高，特别适用于高温、高压、有毒、强渗透性等恶劣工况。 •法兰和阀体一次热锻成型，壳体永不外漏。 •填料+波纹管的双重密封，杜绝跑、冒、滴、漏。 •锥面密封阀芯，可定制密封面材质。 •结构紧凑，易于安装。 |
| 材料表 | 限制条件(碳钢/不锈钢) |
| •阀体、阀盖:A105、F304、F316L •阀杆:20Cr13、F304、F316 •波纹管: SS304、SS316L •阀瓣:20Cr13、F304、F316、Stellite •阀座:20Cr13、F304、F316、Stellite |
•设计压力(PMA):100bar •最大工作压力(PMO):100bar •最大工作温度(TMO):425°C |
技术参数
| 型号 | DWJ41H | DWJ61H |
| 最高允许压力 | 100bar | |
| 最高允许温度 | 425℃ | |
| 安装形式 | 法兰 | 焊接 |

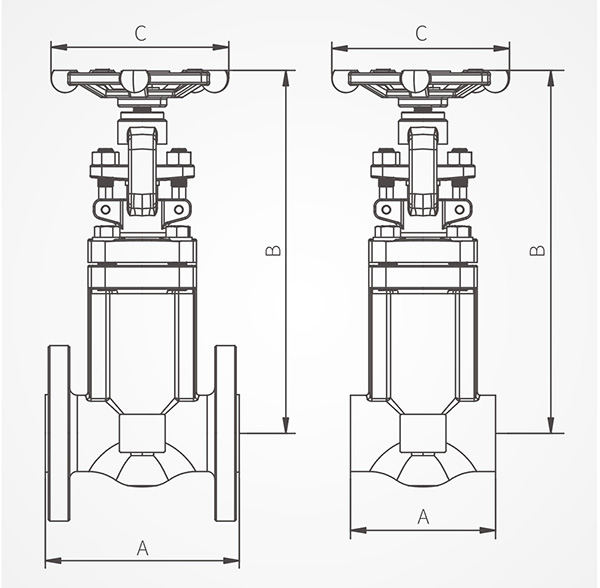

尺寸/重量(近似)mm和Kg
| 型号 | 铸造DWJ41H | 焊接DWJ61H | ||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 |
| A(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 79 | 92 | 111 | 120 | 152 | 172 |
| B(mm) | 220 | 256 | 267 | 325 | 348 | 240 | 256 | 267 | 325 | 348 | ||
| C(mm) | 120 | 140 | 160 | 180 | 120 | 140 | 160 | 180 | ||||
