最大压差32bar，最大排量至252000Kg/h
特点

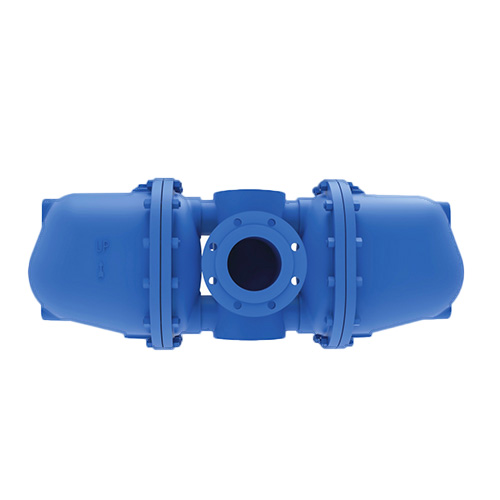

双腔体式设计，内设一对平衡双阀座，故排量特大。
最大压差32bar，最大排量至252000Kg/h
特点
双腔体式设计，内设一对平衡双阀座，故排量特大。
| 材料表 | 选择项 | 限制条件 | |
| •阀体、阀盖:碳钢、不锈钢 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
•入口带过滤器(在型号后加X) •出口带不锈钢止回阀(在型号后加CV) |
设计压力(PMA): •2XSFT45型: 50bar •2XKDF型: 40bar •2XMSF型: 50bar |
最大工作压力(PMO)@最大工作温度(TMO)： •2XSFT45型: 32bar@343 •2XKDF型: 21bar@450°C •2XMSF型: 31bar@343°C |
| 安装说明 | |||
| 注:安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降。 | |||

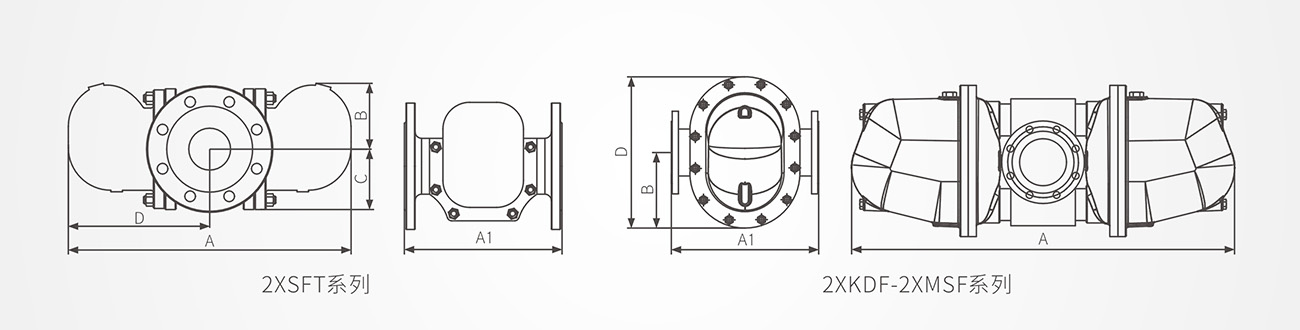

尺寸/重量(近似)mm和Kg
| 型号 | 2XFT-V | 2XFT-VV | 2XKDF | 2XMSF | |||||||||
| 公称通径 | 80 | 100 | 125 | 100 | 125 | 100 | 100 | 125 | 150 | 150 | 200 | 250 | |
| A(mm) | 780 | 1050 | 1000 | 1300 | |||||||||
| A1(mm) | 420 | 500 | 420 | 500 | |||||||||
| B(mm) | 200 | 230 | 170 | 255 | |||||||||
| C(mm) | 160 | 190 | / | / | |||||||||
| D(mm) | 400 | 530 | 332 | 510 | |||||||||
| 重量(Kg) | 法兰 | 95 | 98 | 102 | 190 | 195 | 200 | 145 | 150 | 155 | 250 | 255 | 260 |
技术参数
| 型号 | 2XSFT-V | 2XSFT-VV | 2XKDF | 2XMSF | |
| 连接形式 | 法兰 | ||||
| 安装方式 |
水平连接→ | ||||
| 最高工作压差(PMX) |
(A) | 4.5bar | 14bar | 21bar | 17bar |
| (B) | 10bar | 32bar | / | 31bar | |
| (C) | 21bar | / | / | / | |
| (D) | 32bar | / | / | / | |
