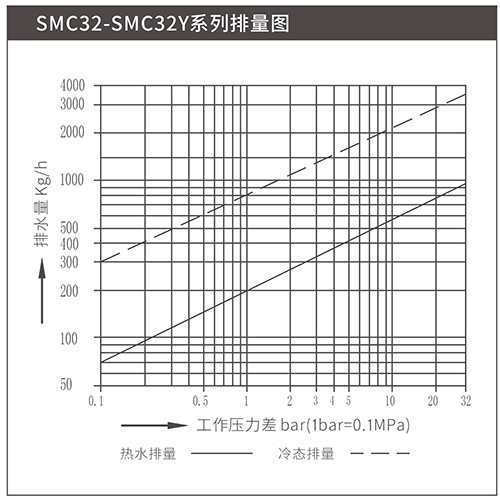

任意安装，最大压差32bar，最大排量至950Kg/h
特点
负压状态阀就关闭，起到止回作用
防冻、抗水击，经久耐用。
可任意方向安装。
设计结构紧凑，安装、维修方便。
任意安装，最大压差32bar，最大排量至950Kg/h
特点
负压状态阀就关闭，起到止回作用
防冻、抗水击，经久耐用。
可任意方向安装。
设计结构紧凑，安装、维修方便。
| 材料表 | 限制条件 (球墨) | 注意 |
| •阀体、阀盖:A105、F304 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •双金属: 铬镍不锈钢 •其它内件:不锈钢 |
•设计压力(PMA): 50bar •最大工作压力(PMO): 32bar •最大工作温度(TMO): 400°C |

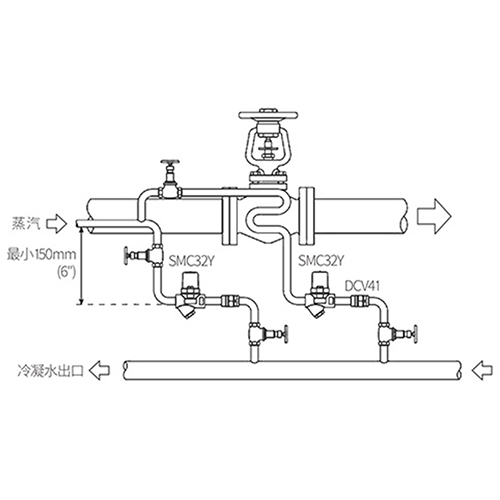

疏水阀及其前端1m内最好不保温。当冷凝水排放到具有背压的冷凝水回收管线时建议在疏水阀后安装止回阀。 |
技术参数
| 型号 | SMC32 | SMC32Y | |
| 连接形式 | 焊接、配制法兰 | ||
| 安装方式 |
任意方向 | ||
| 最高工作压差(PMX) | (A) | 32bar | |

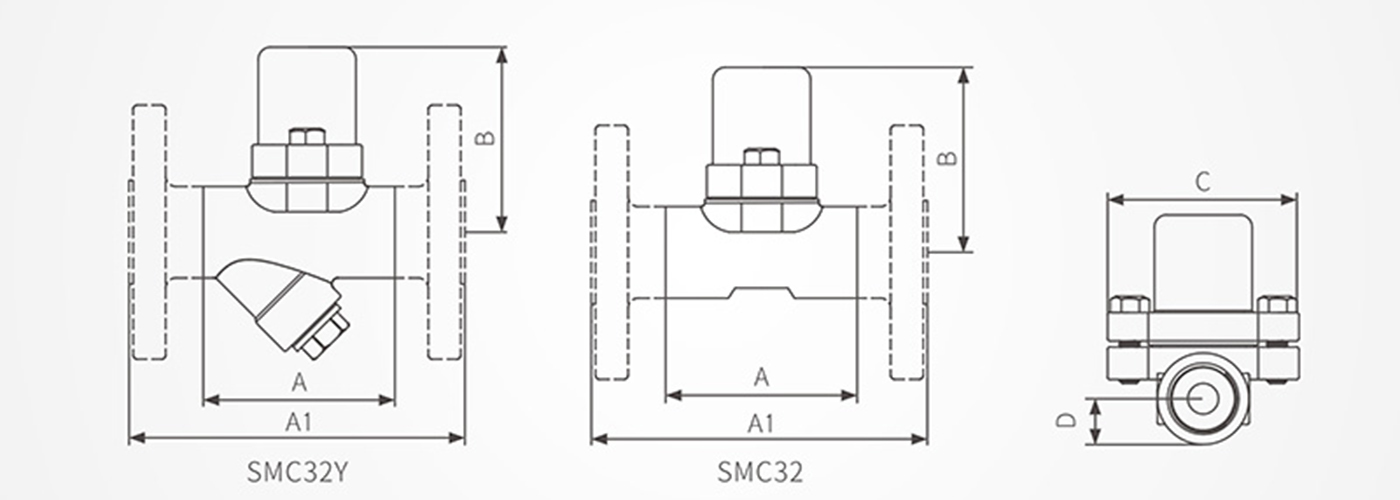

尺寸/重量(近似)mm和Kg
| 型号 | SMC32(F) | SMC32Y(F) | |||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
| A(mm) | 95 | / | 100 | / | |||||||||
| A1(mm) | 150 | 160 | 210 | 230 | 150 | 160 | 210 | 230 | |||||
| B(mm) | 92 | 92 | |||||||||||
| C(mm) | 95 | 95 | |||||||||||
| D(mm) | 17 | 19 | 23 | 30 | 17 | 19 | 23 | 30 | |||||
| E(mm) | / | 60 | 65 | ||||||||||
| 重量(Kg) | 螺纹 | 1.7 | 2 | / | 1.7 | 2 | / | ||||||
| 法兰 | 3 | 3.5 | 4.2 | 5.5 | 6 | 7 | 3 | 3.5 | 4.5 | 5.5 | 6 | 7 | |
