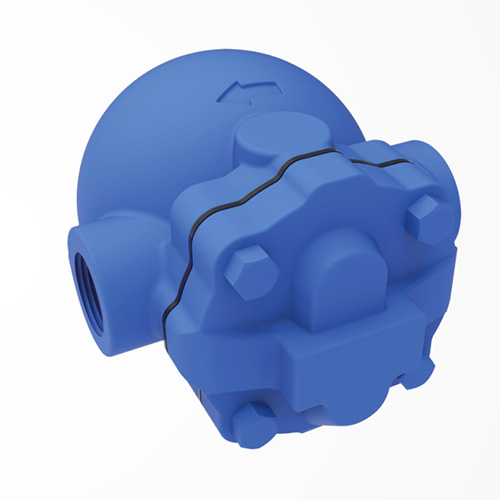

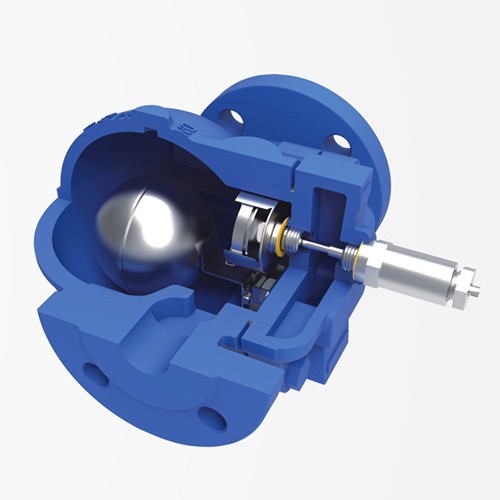

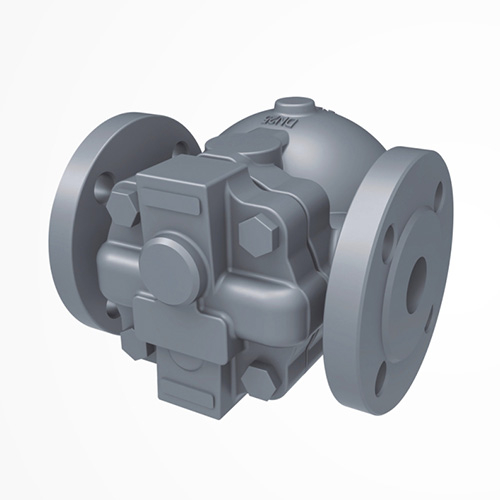

安装方向可调,最大压差14bar,最大排量至1260Kg/h
特点
可变安装方式:
根据管道流向要求仅需旋转阀盖可现场改变流动方向(确保铭牌上的箭头指向向下)
| 材料表 | 选择项 | 限制条件 | 安装说明 |
| •FT14阀体、阀盖:GGG40.3 •FTS14阀体、阀盖:奥氏体不锈钢 •FTGS14阀体: 不锈钢,阀盖: GGG40.3 •阀座:马氏体不锈钢 •阀瓣:马氏体不锈钢 •其它内件:不锈钢 |
•内置过滤网,型号后带有字母“X” •破蒸汽汽锁装置,型号后带有字母“C”注:破蒸汽汽锁装置是为防止系经中出现基汽汽锁,选择加装破蒸汽锁装置的阀内仍带有排空气装置。 |
•设计压力(PMA):16bar •最大工作压力(PMO):14.6bar •最大工作温度(TMO):250°C |
注:安装时使流体流动方向与阀体上箭头所示方向一致,并确保浮球臂位置水平以保证浮球能自由垂直升降 |

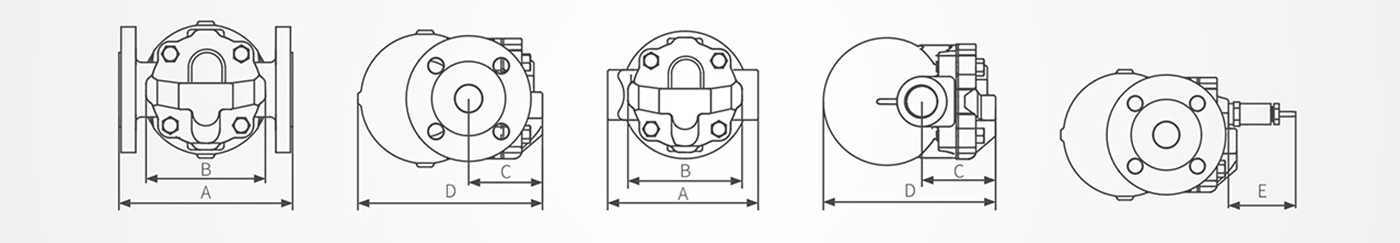

尺寸/重量(近似)mm和Kg

| 型号 | FT14(FTS14) | FTGS14 | |||||||||||
| 连接形式 | 螺纹 | 法兰 | 螺纹 | 法兰 | |||||||||
| 公称通径 | 15 | 20 | 25 | 15 | 20 | 25 | 15 | 20 | 25 | 15 | 20 | 25 | |
| A(mm) | 121 | 145 | 150 | 160 | 121 | 145 | 150 | 160 | |||||
| B(mm) | 107 | 117 | 107 | 117 | 107 | 117 | 107 | 117 | |||||
| C(mm) | 67 | 75 | 101 | 70 | 80 | 70 | 114 | 83 | |||||
| D(mm) | 147 | 166 | 162 | 170 | 160 | 162 | 175 | 183 | |||||
| E(mm) | 40 | ||||||||||||
| 重量(Kg) | 螺纹 | 3 | 3 | 4 | / | 3.4 | 4.5 | / | |||||
| 法兰 | / | 4.5 | 5 | 6.5 | / | 4.9 | 5 | 7 | |||||
技术参数
| 型号 | FT14 | FTS14 | FTGS14 | |
| 连接形式 | 螺纹、整体法兰 | |||
| 安装方式(流向) |
型号后带(R-L)从右至左水平连接← | |||
| 型号后带(L-R)从左至右水平连接→ | ||||
| 型号后带(V) 流向向下垂直连接↓ | ||||
| 最高工作压差(ΔPMX) | (A) | 4.5bar | ||
| (B) | 10bar | |||
| (C) | 14bar | |||

热静力排空气阀在启动条件下的额外冷水排量

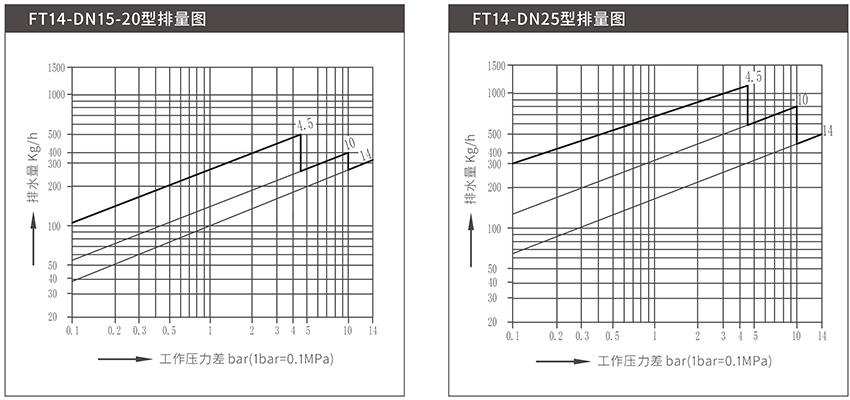

图中排量为基于饱和温度下的冷凝水排量。在起机阶段,冷凝水为冷态,热静力排空气阀呈打开状态,提供额外的冷凝水排量。表提供了不同压差下排空气阀增加的冷水排量:
| △P(bar) | 0.5 | 1 | 2 | 3 | 4.5 | 7 | 10 | 14 |
| 最小额外冷水排量(Kg) | ||||||||
| 1/2″和3/4″ | 70 | 140 | 250 | 380 | 560 | 870 | 1130 | 1500 |
| 1″ | 120 | 240 | 360 | 500 | 640 | 920 | 1200 | 1500 |
