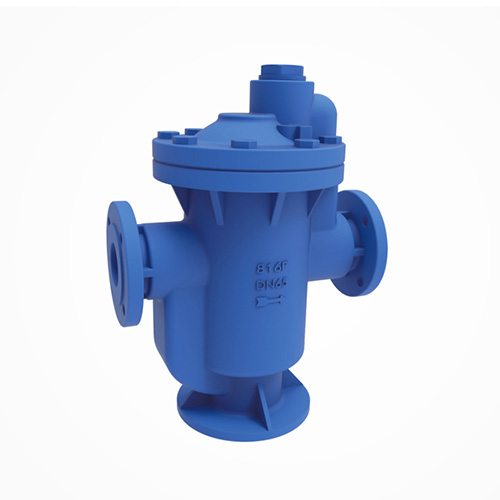

水平安装，最大压差21.8bar，最大排量至9072Kg/h

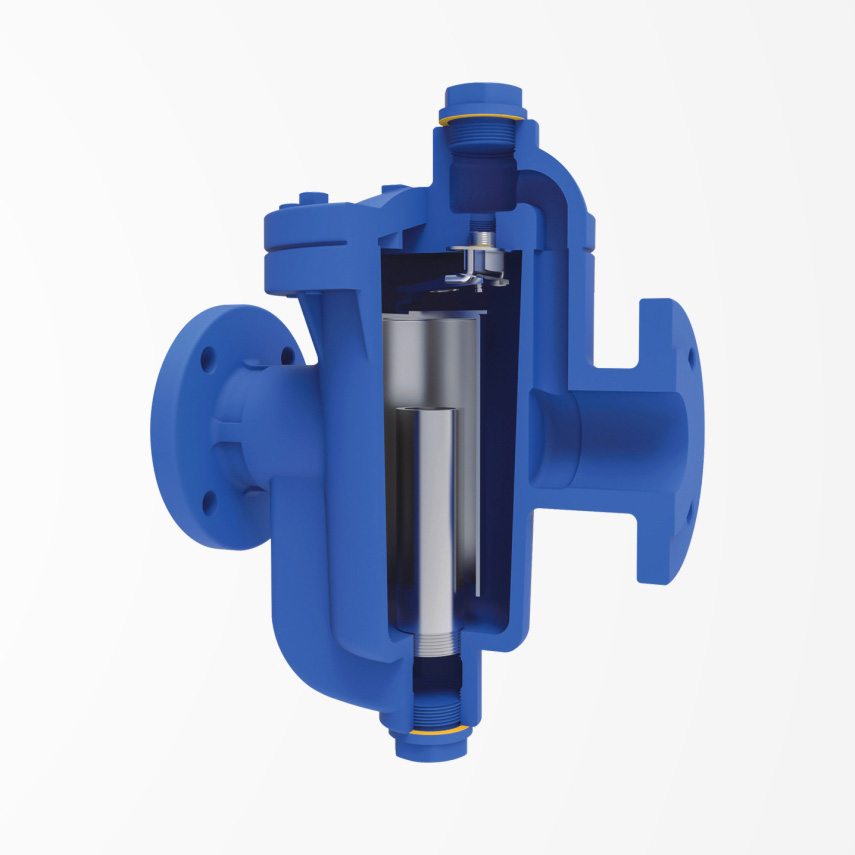

材料表
阀体、阀盖:GGG40/WCB/CF8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
水平安装，最大压差21.8bar，最大排量至9072Kg/h
材料表
阀体、阀盖:GGG40/WCB/CF8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 选择项 | 限制条件 (球墨) | 限制条件(碳钢/不锈钢) | 安装说明 |
| •内置不锈钢止回阀(CV) •加大排气孔(LV) •气孔通针(BVSW) |
•设计压力(PMA): 25bar •最大工作压力(PMO): 21.8bar •最大工作温度(TMO): 232°C |
•设计压力(PMA): 40bar •最大工作压力(PMO): 21.8bar •最大工作温度(TMO): 300°C |
安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口水平，同时疏水阀安装在排水点的下方，以保持阀内的水封。 |

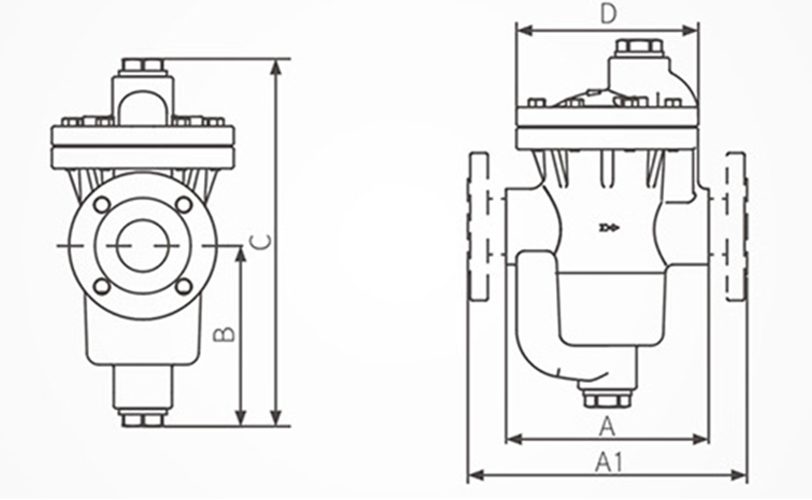

尺寸/重量(近似)mm和Kg
| 型号 | 614(PF) | 614F | 615(PF) | 615F | 616(PF) | 616F | ||||||||||||||||
| 公称通径 | 25 | 32 | 25 | 32 | 40 | 50 | 25 | 32 | 40 | 50 | 40 | 50 | 65 | 80 | 100 | 50 | 65 | 50 | 65 | 80 | 100 | |
| A(mm) | 230 | / | 260 | / | 330 | / | ||||||||||||||||
| A1(mm) | 320 | 320 | 350 | 350 | 500 | 420 | ||||||||||||||||
| B(mm) | 198 | 205 | 279 | |||||||||||||||||||
| C(mm) | 346 | 413 | 541 | |||||||||||||||||||
| D(mm) | 203 | 229 | 292 | |||||||||||||||||||
| 重量 (Kg) |
螺纹 | 20 | / | 32 | / | 58 | / | |||||||||||||||
| 法兰 | 22 | 24 | 25 | 26 | 28 | 29 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 62 | 64 | 64 | 65 | 67 | 68 | |

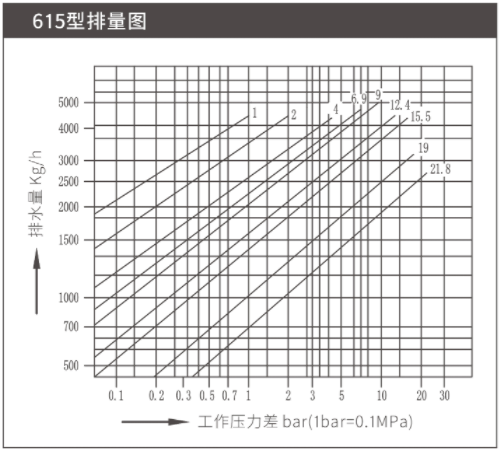

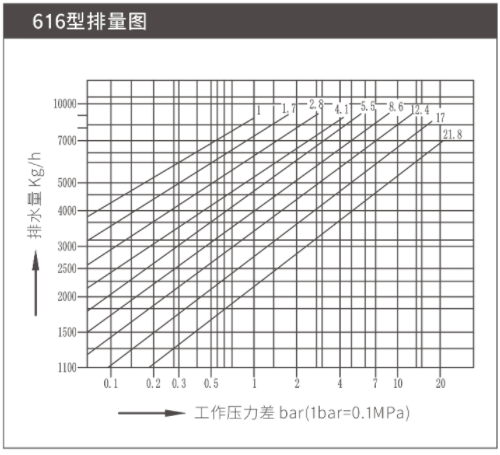

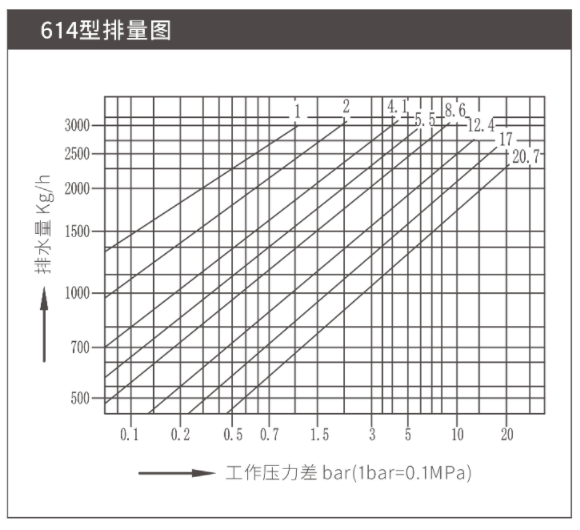

技术参数
| 型号 | 614 | 615 | 616 |  |
|
| 连接形式 | 螺纹、整体法兰、配制法兰 | ||||
| 安装方式 | 水平 | ||||
| 最高工作压差 (PMX) |
(A) | 1bar | 1bar | 1bar | |
| (B) | 2bar | 2bar | 1.7bar | ||
| (C) | 4.1bar | 4bar | 2.8bar | ||
| (D) | 5.5bar | 6.9bar | 4.1bar | ||
| (E) | 8.6bar | 9bar | 5.5bar | ||
| (F) | 12.4bar | 12.4bar | 8.6bar | ||
| (G) | 17bar | 15.5bar | 12.4bar | ||
| (H) | 20.7bar | 19bar | 17bar | ||
| (I) | / | 21.8bar | 21.8bar | ||
订货须知
请注明: 型号 、公称通径 、最小/最大工作压差 、连接方式及标准 、选择项
