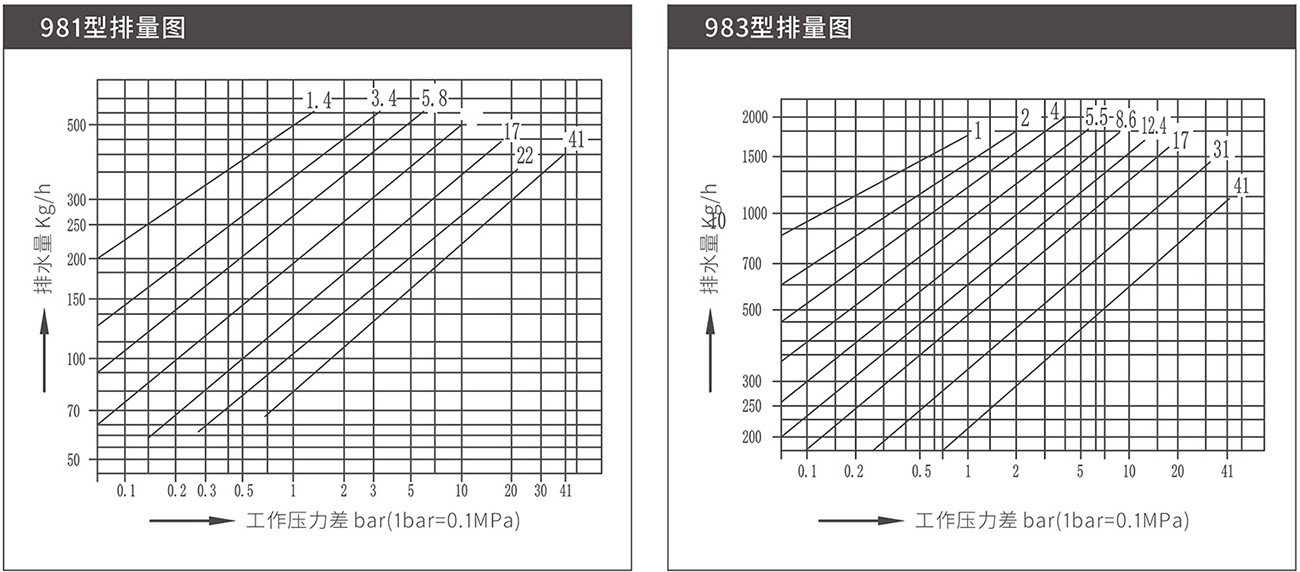

水平安装，最大压差41bar，最大排量至2000Kg/h
材料表
阀体、阀盖:WCB/WC6/CE8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
水平安装，最大压差41bar，最大排量至2000Kg/h
材料表
阀体、阀盖:WCB/WC6/CE8
阀座: 马氏体不锈钢
阀瓣:马氏体不锈钢
其它内件:不锈钢
| 选择项 | 限制条件 (合金钢) | 限制条件(碳钢/不锈钢) | 安装说明 |
| •内置不锈钢止回阀(CV) •加大排气孔(LV) •气孔通针(BVSW) |
•设计压力(PMA):63bar •最大工作压力(PMO):41bar •最大工作温度(TMO):343℃ |
•设计压力(PMA):63bar •最大工作压力(PMO):41bar •最大工作温度(TMO):343℃ |
安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口水平，同时疏水阀安装在排水点的下方，以保持阀内的水封。 |

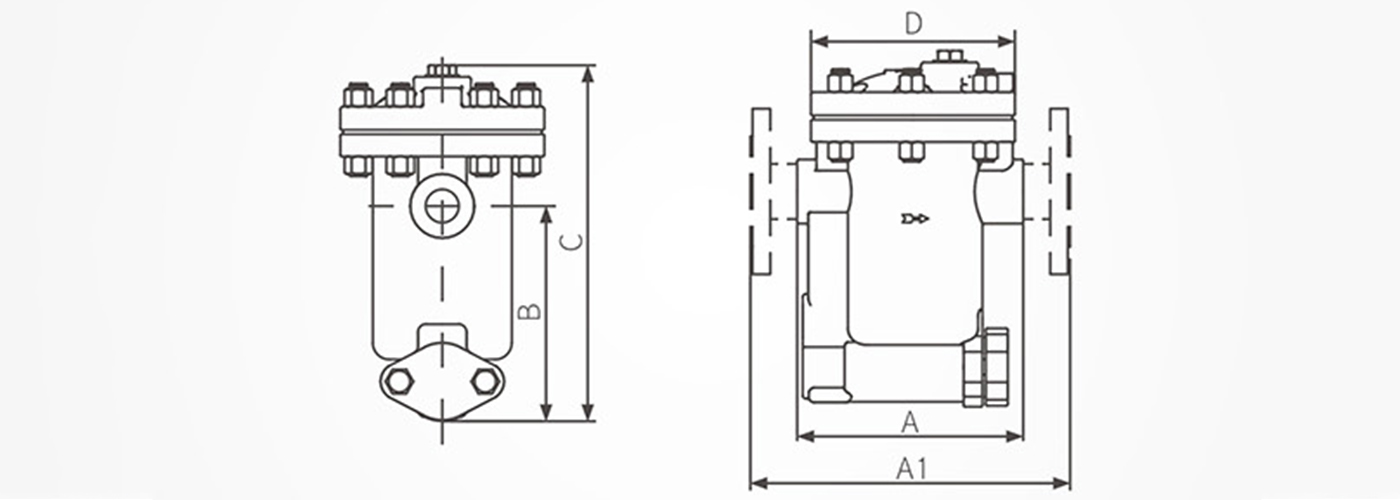

尺寸/重量(近似)mm和Kg
| 型号 | 981(PF) | 983(PF) | ||||||
| 公称通径 | 15 | 20 | 25 | 20 | 25 | 32 | 40 | |
| A(mm) | 130 | 200 | ||||||
| A1(mm) | 210 | 290 | ||||||
| B(mm) | 120 | 195 | ||||||
| C(mm) | 225 | 325 | ||||||
| D(mm) | 115 | 185 | ||||||
| 重量(Kg) | 螺纹 | 5 | 1 | |||||
| 法兰 | 7.8 | 8 | 8.5 | 21 | 22 | 22 | 23 | |
技术参数
| 型号 | 981 | 983 | |
| 连接形式 | 焊接、配制法兰 | ||
| 安装方式 | 水平 | ||
| 最高工作压差(PMX) |
(A) | 1.4bar | 1bar |
| (B) | 3.4bar | 2bar | |
| (C) | 5.8bar | 4bar | |
| (D) | 10bar | 5.5bar | |
| (E) | 17bar | 8.6bar | |
| (F) | 22bar | 12.4bar | |
| (G) | 41bar | 17bar | |
| (H) | / | 31bar | |
| (I) | / | 41bar | |
订货须知
请注明:
.型号
·公称通径
·最小、最大工作压差
·连接方式及标准
·选择项
